ATEM Television Studio HD
Mezclador para producciones en directo para profesionales de la industria audiovisual
INFORMACIÓN GENERAL
El modelo ATEM Television Studio HD es el primer mezclador para producciones en directo destinado a emisoras y profesionales de la industria audiovisual. Incluye cuatro entradas SDI y otras cuatro HDMI, permitiendo de este modo conectar hasta ocho fuentes, y admite además cualquier formato con una resolución máxima de 1080p60. Con un sinfín de prestaciones de alta gama, el nuevo ATEM Television Studio HD es capaz de resincronizar todas las señales entrantes, lo cual brinda la posibilidad de alternar imágenes provenientes de cámaras profesionales o de consumo masivo sin ningún tipo de problemas. Por otra parte, la salida para la visualización múltiple de contenidos facilita la supervisión de las fuentes, la señal principal y los anticipos en una misma pantalla. Cabe destacar asimismo que esta versión ofrece una salida auxiliar, conexiones para micrófonos y auriculares, memoria interna para el almacenamiento de imágenes, una consola de audio virtual y una unidad de control de cámaras, entre otras prestaciones. La versión ATEM Television Studio Pro HD ofrece las mismas funciones, pero además cuenta con un panel de control integrado y mandos adicionales para manejar las cámaras. Ambos modelos son ideales para todo tipo de producciones en directo, series de televisión, shows emitidos por Internet o incluso la cobertura en vivo de torneos de videojuegos. Basta con conectar las cámaras, consolas o equipos informáticos para realizar cortes directos entre distintos medios.
Características
Producciones en directo
Transforma cualquier evento en un programa de televisión profesional
La línea de mezcladores ATEM Television Studio brinda una manera rápida y económica de crear al instante sorprendentes programas en alta definición a partir de eventos en directo. Estos modelos son ideales para la cobertura de deportes profesionales, conciertos y conferencias, o incluso la difusión de contenidos a través de plataformas tales como YouTube Live, Facebook Live y Twitch.tv. Asimismo, permiten alternar al instante señales provenientes de múltiples cámaras, consolas y equipos informáticos, realizando transiciones de calidad profesional con elementos gráficos y diversos efectos. Ambas versiones brindan la posibilidad de conmutar distintas fuentes de manera profesional con solo presionar un botón, lo cual evita saltos en la imagen y, al mismo tiempo, favorece su uso como controlador principal para sistemas audiovisuales.
Diseño portátil
El mezclador profesional más compacto del mercado
El modelo ATEM Television Studio HD es un mezclador profesional que ofrece una versatilidad extraordinaria en un diseño compacto. Incluye una fuente de alimentación integrada para corriente alterna, controles en el panel frontal con botones para seleccionar distintas fuentes, una pantalla de cristal líquido y un mando giratorio, entre otras prestaciones. Por otra parte, aunque sus dimensiones reducidas brindan la posibilidad de para colocarlo sobre un escritorio, puede instalarse en bastidores mediante el estante para dispositivos Teranex Mini, en forma contigua a otros productos de Blackmagic Design, tales como los conversores Teranex Mini, los grabadores HyperDeck Studio Mini, o los dispositivos MultiView 4 y Web Presenter.
Control desde el panel frontal
Acceso a todas las funciones desde el panel frontal
front-panel-hdATEM Television Studio HDfront-panel-pro-hdATEM Television Studio Pro HD

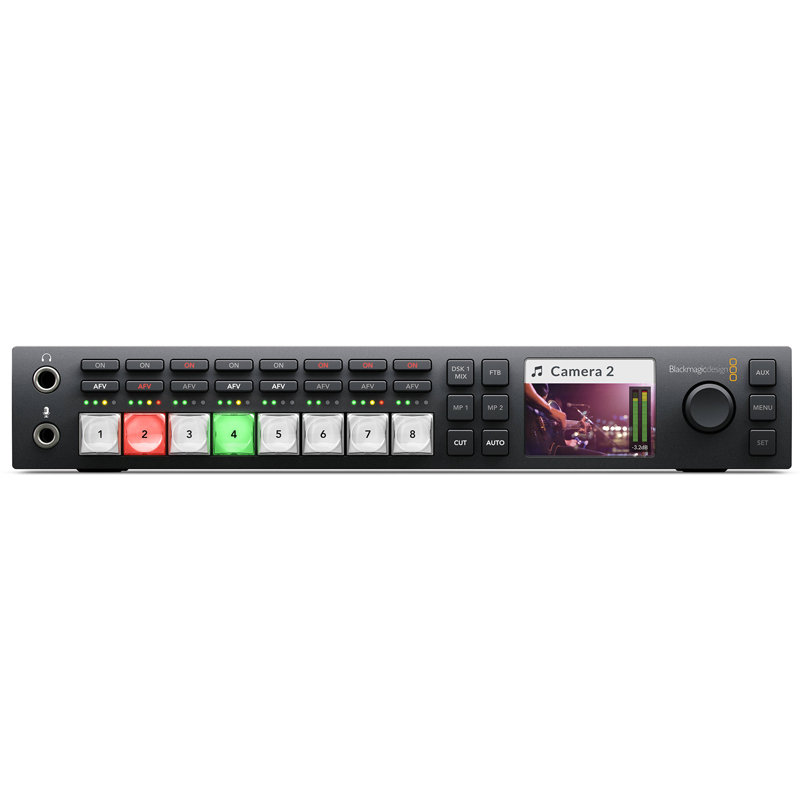

El panel frontal del modelo ATEM Television Studio HD incluye ocho botones iluminados que permiten seleccionar fuentes con facilidad, así como otros controles adicionales para supervisar el audio, superponer imágenes, activar los reproductores multimedia o realizar cortes directos y fundidos en negro. Estos simplifican la creación de programas y hacen del dispositivo un equipo ideal para instalaciones audiovisuales profesionales donde solo es necesario alternar entre distintas señales. Por su parte, la pantalla de cristal líquido integrada brinda la posibilidad de configurar el equipo por medio de varios menús, y además sirve para supervisar el audio y las imágenes o controlar las salidas auxiliares.
Entradas SDI y HDMI
Conexión de hasta ocho cámaras, consolas de videojuegos o equipos informáticos

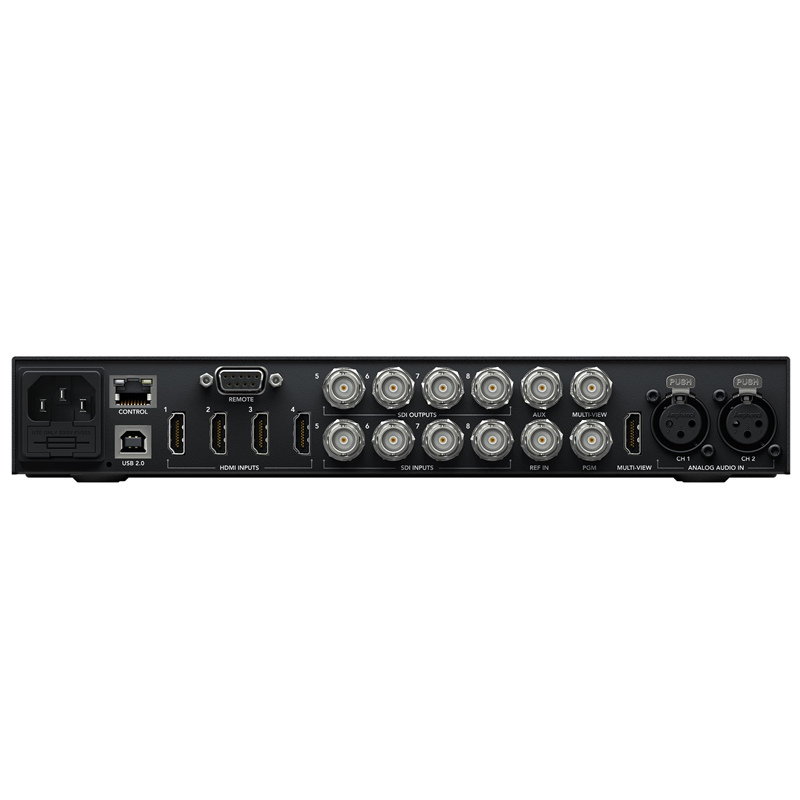

Ambos modelos ofrecen tecnología SDI y conectividad HDMI. Con cuatro entradas SDI 3G y otras cuatro HDMI, es posible conectar hasta ocho cámaras, consolas de videojuegos, equipos informáticos y cualquier otra fuente con una resolución máxima de 1080p60. Esto permite emplear tanto cámaras económicas de consumo masivo como unidades de alta gama. Por otra parte, el dispositivo cuenta con entradas para canales de audio analógico y señales de referencia, así como puertos RS-422 y Ethernet que brindan compatibilidad con diversos paneles de control. Cabe destacar que, a diferencia de otros modelos, esta versión sincroniza las señales entrantes en forma automática. En consecuencia, no es necesario adquirir costosos generadores de sincronismo complementarios. Basta con conectar la fuente y listo.
Inputs Outputs
Salidas SDI profesionales
Conexiones de calidad profesional para evitar fallas técnicas
Además de contar con una salida auxiliar, el modelo ATEM Television Studio incluye varias conexiones SDI y HDMI que brindan la posibilidad de transmitir la señal principal y supervisar las imágenes. Asimismo, la salida SDI principal permite conectar el mezclador a grabadores profesionales tales como el HyperDeck Studio Mini, a fin de obtener una copia del programa con la mejor calidad posible. El modo de visualización simultánea facilita la supervisión de los contenidos en cualquier tipo de monitor, incluidos televisores de alta definición. Por otro lado, la salida auxiliar ofrece la oportunidad de transmitir el programa o una señal limpia sin superposiciones ni elementos gráficos a otros monitores y dispositivos de grabación, o incluso proyectar las imágenes en una pantalla gigante situada detrás de un artista en el escenario.
Conexiones para micrófonos y auriculares
Comunicación con las cámaras en tiempo real
El modelo ATEM Television Studio permite aprovechar los canales SDI 15 y 16, cuyo uso es poco frecuente, para establecer una comunicación con distintos miembros del equipo de producción. Asimismo, incluye conexiones para auriculares en el panel frontal que facilitan el diálogo con los distintos operadores de cámara. Al conectar la cámara al mezclador, no solo es posible comunicarse con ellos, sino también enviar información a través de la señal SDI para activar las luces piloto y controlar las unidades. Al mismo tiempo, las cuatro salidas SDI brindan la posibilidad de transmitir una mezcla en modalidad n-1 a la cámara, lo cual hace posible, por ejemplo, que una persona entrevistada escuche todo el audio menos su propia voz. De esta forma, se evitan las distracciones que podrían ocurrir al oír eco en el canal de retorno.
Conexiones SDI 3G profesionales
Amplia compatibilidad con una resolución máxima de 1080p60
Ambos modelos incluyen conexiones SDI 3G profesionales que admiten diversos formatos y velocidades de transmisión. Por consiguiente, brindan compatibilidad con todo tipo de cámaras y equipos profesionales en distintas resoluciones, en particular NTSC/PAL, 720p, 1080i e incluso 1080p60.
ESPECIFICACIONES
E / S | |
---|---|
Entradas | 4 x BNC, 3G / HD / SD-SDI 4 x HDMI Tipo A 2 x XLR audio analógico 1 x BNC, referencia 1 x 1/4 «entrada de micrófono |
Salidas | 4 x BNC, 3G / HD / SD-SDI, programa de talkback 1 x BNC, 3G / HD / SD-SDI, programa 1 x BNC, 3G / HD / SD-SDI, multivista 1 x BNC, 3G / HD / SD- SDI, auxiliar 1 x HDMI Tipo A, multivisión 1 x 1/4 «auriculares estéreo |
Otro | 1 x D-Sub, RS-422 1 x RJ-45, Ethernet 1 x USB 2.0 Tipo B |
Estándares | |
---|---|
Formato de soporte | SDI: 1080p 23.98 / 24/25 / 29.97 / 50 / 59.94 1080i 50 / 59.94 720p 50 / 59.94 NTSC PALHDMI: 1080p 23.98 / 24/25 / 29.97 / 30/50 / 59.94 1080i 50 / 59.94 / 60 720p 50 / 59.94 NTSC PAL |
Conformidad SDI | SMPTE 259M, SMPTE 292M, SMPTE 424M |
Muestreo de video | 10 bits, 4: 2: 2 |
Precisión del color | 10 bits, 4: 2: 2 |
Espacio de color | 4: 2: 2 YUV |
Conversión de espacio de color | Tiempo real basado en hardware |
General | |
---|---|
Keyers | Upstream: 1 Downstream: 2 Chroma: 1 Lineal / Luma: 3 Transition, Stinger: 0 Transition, DVE: 1 |
Capas | Hasta 5 |
Generadores | Patrón: 2 Color: 2 |
Interfaz | Requiere una resolución de monitor de 1366 x 768 o superior |
Cantidad de Windows | 1 x 10 |
Windows enrutable | 8 |
Cuenta | Rojo para el programa, verde para la vista previa (salida del recuento compatible a través de la conexión Ethernet a GPI y productos de interfaz Tally disponibles por separado) |
Retraso de procesamiento | 6 líneas |
Soporte del sistema operativo | Apple MacOS 10.10 o posterior Windows 8.1 o posterior (solo 64 bits) |
Fuente de alimentación | 110-240 VAC (interno) |
Poder de dibujo | 40 W |
Dimensiones | 11 x 6.9 x 1.75 «/ 28 x 17.5 x 4.4 cm |
Peso | 3.2 lb / 1.4 kg |
Información de empaque | |
---|---|
peso del paquete | 4.15 libras |
Dimensiones del cuadro (LxWxH) | 13.6 x 8.4 x 3.6 « |
