Descripción

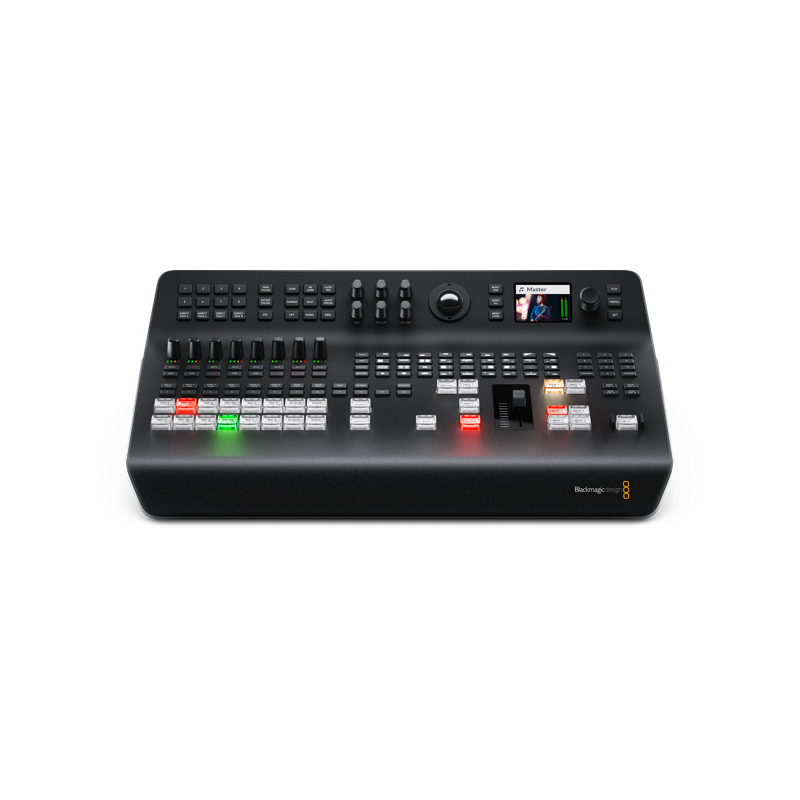

ATEM Television Studio Pro HD
Blackmagic Design ATEM Television Studio Pro HD Switcher de producción en vivo
INFORMACIÓN GENERAL
SWITCHER para producciones en directo destinados a teledifusoras y profesionales de la industria audiovisual
El modelo ATEM Television Studio Pro HD es el primer mezclador con panel de control integrado destinado tanto a emisoras como a profesionales de la industria audiovisual. Incluye cuatro entradas SDI y otras cuatro HDMI con función de resincronización, brindando de esta manera la posibilidad de utilizar todo tipo de cámaras. Asimismo, cuenta con prestaciones de alta gama y es ideal para todo tipo de producciones en directo, series de televisión, shows emitidos por Internet, proyectos audiovisuales o incluso la cobertura de torneos de videojuegos. Basta con conectar las cámaras, consolas o equipos informáticos para realizar cortes directos entre distintos medios.
DATOS TECNICOS

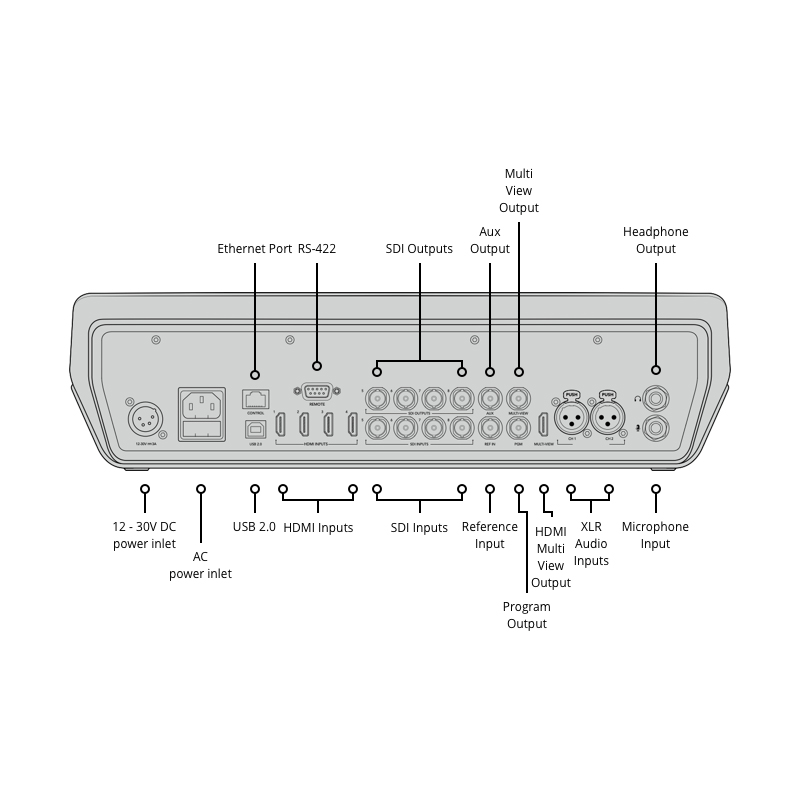

CONEXIONES
Total de entradas de video
8
Total de salidas de video
8
Total de salidas auxiliares
1
Velocidades de transmisión SDI
270 Mb/s, 1.5 Gb/s, 3 Gb/s.
Total de entradas de audio
2 x XLR.
Total de salidas de audio
No disponible, audio integrado solamente.
Entradas de video SDI
4 x SD/HD de 10 bits. 2 canales de audio integrados.
Entradas HDMI
4 x HDMI tipo A, SD/HD de 10 bits. 2 canales de audio integrado.
Señales de referencia
Tri-Sync o Black Burst.
Resincronización de fuentes
En todas las entradas.
Salidas SDI principales
5 x SD/HD de 10 bits.
Salidas de audio SDI
2 canales integrados en las salidas SDI.
Total de conexiones para visualización simultánea
1
Salidas SDI para visualización simultánea
1
Salidas HDMI para visualización simultánea
1
FORMATOS COMPATIBLES
Formatos SD
NTSC 525i59.94 4:3 o 16:9, PAL 625i50 4:3 o 16:9
Formatos HD
720p50, 720p59.94, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p50, 1080p59.94, 1080i50, 1080i59.94
Formatos UHD
No disponible
Conformidad SDI
SMPTE 259M, 292M y 424M.
Muestreo de video
4:2:2 de 10 bits.
Precisión cromática
4:2:2 de 10 bits.
Espacios cromáticos
YUV 4:2:2
Resolución HDMI para equipos informáticos
720 x 480i 59.94Hz, 720 x 576i 50Hz, 1280 x 720p 59.94Hz 50Hz y 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94 and 1920 x1080i 50 y 59.94Hz 60Hz.
Conversión de espacios cromáticos
Mediante soporte físico en tiempo real.
Retraso de procesamiento
6 líneas.
Mezclador de audio
10 entradas y 2 canales de mezcla.
Opciones para cada canal: On/Off/Audio-Follow-Video con control individual de la ganancia.
Indicador de volumen y saturación.
Control de ganancia principal. Control para el volumen de los auriculares con mezcla independiente para el programa, el audio de la comunicación y el efecto local.
ESPECIFICACIONES DEL PRODUCTO
Compositores para superposiciones previas
1 x crominancia/luminancia/lineal
Compositores para superposiciones posteriores
2
Compositores para superposiciones por crominancia
1
Compositores para superposiciones lineales o por luminancia
3
Sistema de comunicación
Mediante auriculares con micrófono integrado.
Modalidad N‑1
Sí, en las cuatro salidas principales.
Compositores para transiciones animadas y efectos digitales
Solo efectos digitales.
Total de capas
5
Generadores de carta de ajuste
2
Generadores de color
2
Efectos con bordes en 3D y sombra paralela
1
Interfaz
Resolución mínima del monitor de 1366 x 768.
Cantidad de ventanas
1 x 10
Ventanas asignables
8 asignables y 2 fijas para la señal principal y los anticipos.
Indicadores
Rojo para señales al aire, verde para anticipos.
Salidas para indicadores
Mediante conexión Ethernet con el dispositivo GPI and Tally Interface de Blackmagic Design (No incluido)
Rótulos para fuentes
Sí
SUPERVISION AUTOMATICA DE IMAGENES
Supervisión simultánea de imágenes
1 x 10.
Definición de supervisión simultánea
HD
REPRODUCTOR MULTIMEDIA
Reproductores multimedia
2, con memoria Flash.
Canales
Imagen en primer plano y canal alfa para cada reproductor.
Capacidad del panel multimedia (imágenes)
20 con imagen principal y canal alfa.
Formatos de imagen compatibles
PNG, TGA, BMP, GIF, JPEG y TIFF.
CONTROL
Panel de control
Control de cámara integrado. Programas incluidos. Compatible con paneles de control opcionales.
Compatibilidad con paneles de control
Incluye el programa ATEM Software Control. Compatible con paneles físicos (ATEM 1 o 2 M/E Broadcast Panel).
Panel de control virtual incluido
ATEM Software Control para macOS 10.11 (El Capitan), macOS 10.12 (Sierra) o versiones posteriores, y Windows 8.1 o Windows 10 de 64 bits.
SOPORTE INFORMATICO
Actualización
Mediante conexión USB directa a equipos Mac o Windows. Incluye el programa ATEM Switcher Utility.
Configuración
Modificación de ajustes mediante el programa ATEM Software Control, salvo la dirección IP del mezclador, que se configura con el programa utilitario a través de una conexión USB.
SISTEMAS OPERATIVOS
Mac 10.14 Mojave,
Mac 10.15 Catalina o posterior
Windows 8.1 o 10 de 64
REQUISITOS ENERGETICOS
Alimentación
1 fuente interna x 100-240 V CA. 4 pines 12 V CC.
Consumo
40 W
ESPECIFICACIONES AMBIENTALES
Temperatura de funcionamiento:
5 °C a 40 °C
Temperatura de almacenamiento:
–20 °C a 60 °C (–4 °F a 140 °F)
Humedad relativa:
0 % a 90 % sin condensación
