Blackmagic Design Audio Monitor
MONITOR DE AUDIO BLACKMAGIC DESIGN CON MONITOREO DE AUDIO DE 2 CANALES INTEGRADO EN SDI Y AUDIO ANALÓGICO
INFORMACIÓN GENERAL

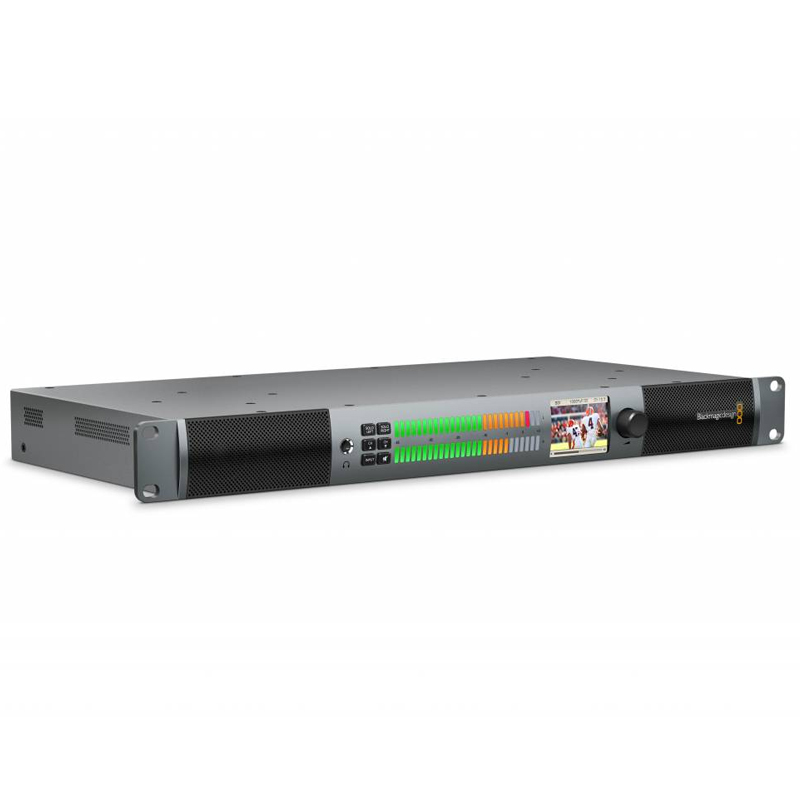

Este dispositivo permite supervisar señales audiovisuales con una calidad excepcional en un tamaño compacto de una unidad de bastidor. Incluye dos altavoces para frecuencias graves, combinados con otros de gran amplitud y reforzados mediante un potente amplificador A/B. Ha sido diseñado para ofrecer una solución integral de gran precisión y dispone de una entrada SDI 6G con tecnología de vanguardia, así como conexiones para audio analógico balanceado (XLR) o digital (AES/EBU), a fin de brindar compatibilidad con equipos de alta fidelidad. Por otra parte, presenta un diseño de líneas elegantes, con vúmetros digitales de varios colores y una pantalla de cristal líquido para supervisar las imágenes. Asimismo, dispone de una salida HDMI 4K que facilita la conexión de televisores de pantalla grande para ver fuentes SDI.
Caracaterísticas
Monitorización desde cualquier lugar
Audio con calidad excepcional en todos los ámbitos de trabajo
Nunca ha sido tan fácil contar con un equipo de gran calidad para monitorizar las señales audiovisuales donde sea necesario. El Audio Monitor de Blackmagic puede instalarse en bastidores para controlar el sonido en dispositivos de grabación y servidores de vídeo, o durante transmisiones en directo. Basta presionar un botón para alternar entre pares de canales estéreo recibidos a través de la entrada SDI, lo cual resulta muy conveniente a la hora de monitorizar pistas de audio adicionales en otros idiomas. Asimismo, gracias a su diseño compacto, es ideal para equipos portátiles y móviles de exteriores donde el espacio es reducido, o para estudios de posproducción de audio donde la calidad del sonido es esencial.
Sonido extraordinario en un tamaño compacto
Audio de gran calidad con dos altavoces para frecuencias graves
El Audio Monitor ha sido diseñado con tecnología de vanguardia para crear una curva de respuesta a la frecuencia de gran amplitud y uniformidad, con graves profundos y tonos altos bien definidos. La música suena espectacular, las pistas de voz son sumamente claras, y no se pierden detalles en los efectos sonoros. A su vez, la potencia e intensidad del volumen permiten escuchar los canales de audio aun en entornos ruidosos, por ejemplo en salas donde los ventiladores de los equipos provocan un zumbido continuo.
Medición precisa
Información sobre la intensidad del audio en todo momento
Los dos medidores de volumen situados en el panel frontal incluyen ledes brillantes de varios colores debajo de cada segmento de la escala VU. El dispositivo brinda la posibilidad de medir la intensidad (VU) o los picos (PPM) de la señal, y por medio de futuras actualizaciones se podrán añadir otras escalas. Por otra parte, el Audio Monitor cuenta con varios segmentos de medición para monitorizar un rango dinámico de gran amplitud, desde -45 hasta +3 decibeles. La luminosidad de los ledes facilita la lectura de los medidores, incluso en entornos con luz intensa o escasa.
Diseño en metal mecanizado
Fabricado a partir de aluminio sólido para eliminar todo tipo de vibraciones

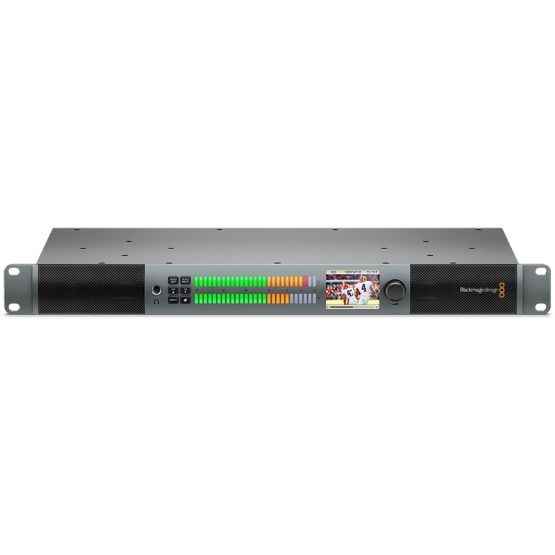

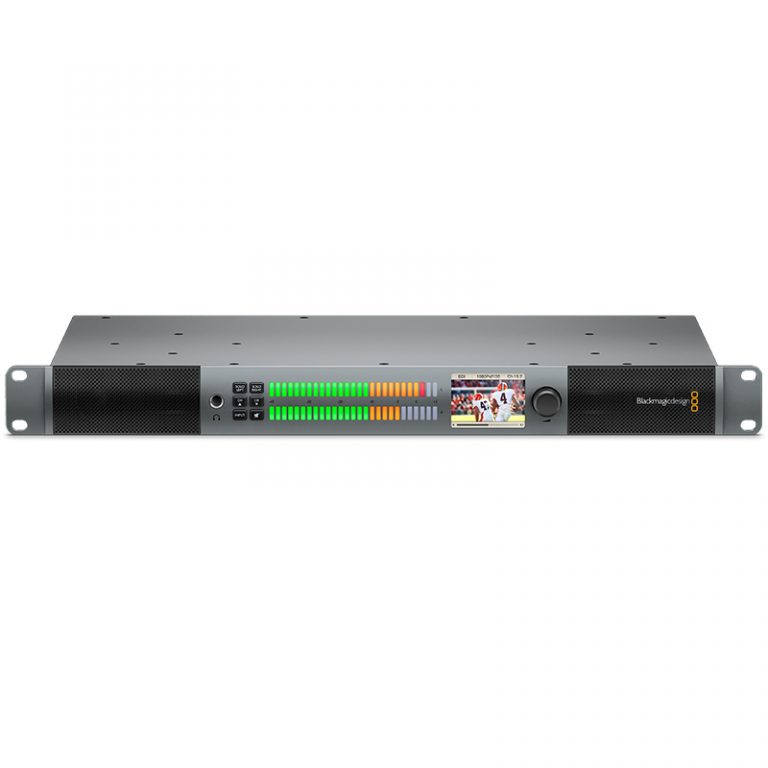

El diseño metálico del dispositivo luce estupendo y proporciona una resistencia extraordinaria. Asimismo, la solidez del armazón es vital para eliminar cualquier tipo de vibración y obtener un sonido de calidad excepcional. El panel frontal de líneas elegantes incluye medidores de volumen, una pantalla LCD para monitorizar imágenes y un control sin contacto para ajustar la intensidad del audio. A su vez, el dispositivo cuenta con un teclado iluminado que permite seleccionar pares de canales, aislar el canal izquierdo o derecho, silenciar el audio o elegir distintas fuentes, y además incluye una conexión para auriculares que brinda la posibilidad de realizar la monitorización en privado.
Conexiones UHD de avanzada
El Audio Monitor es compatible con todos los formatos SD y HD. La entrada SDI 6G y la salida HDMI 4K permiten utilizar señales en definición UHD. Por otro lado, cabe mencionar que la tecnología SDI 6G ofrece una velocidad de transferencia cuatro veces más rápida que la del protocolo SDI HD, de modo que el usuario cuenta con la posibilidad de trabajar a una resolución cuatro veces mayor que la del formato HD 1080. El dispositivo puede conectarse a televisores o proyectores UHD mediante la salida HDMI 4K, mientras que la entrada SDI 6G facilita la monitorización de cualquiera de los 16 canales de audio.
Mayor conectividad audiovisual

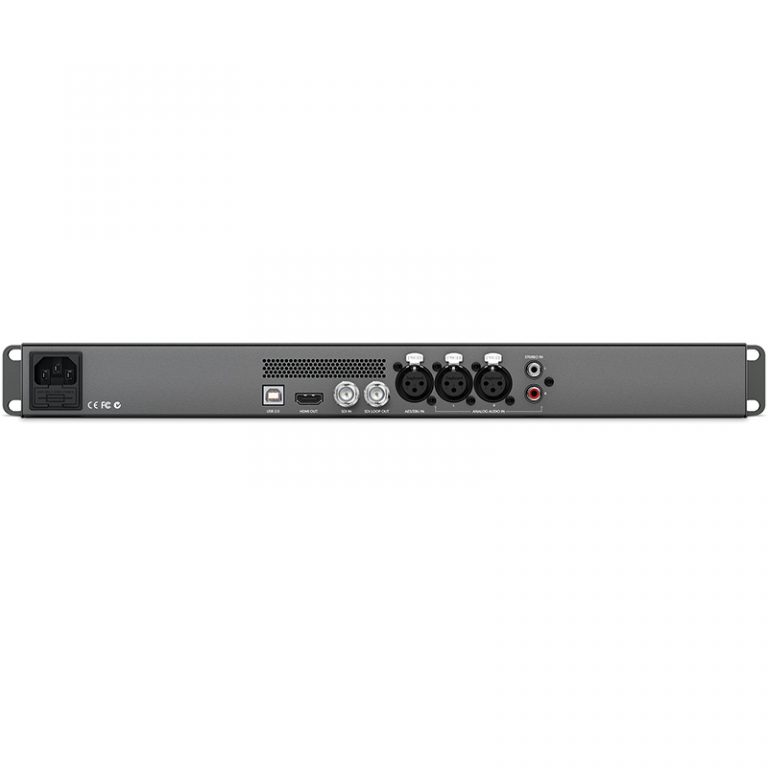

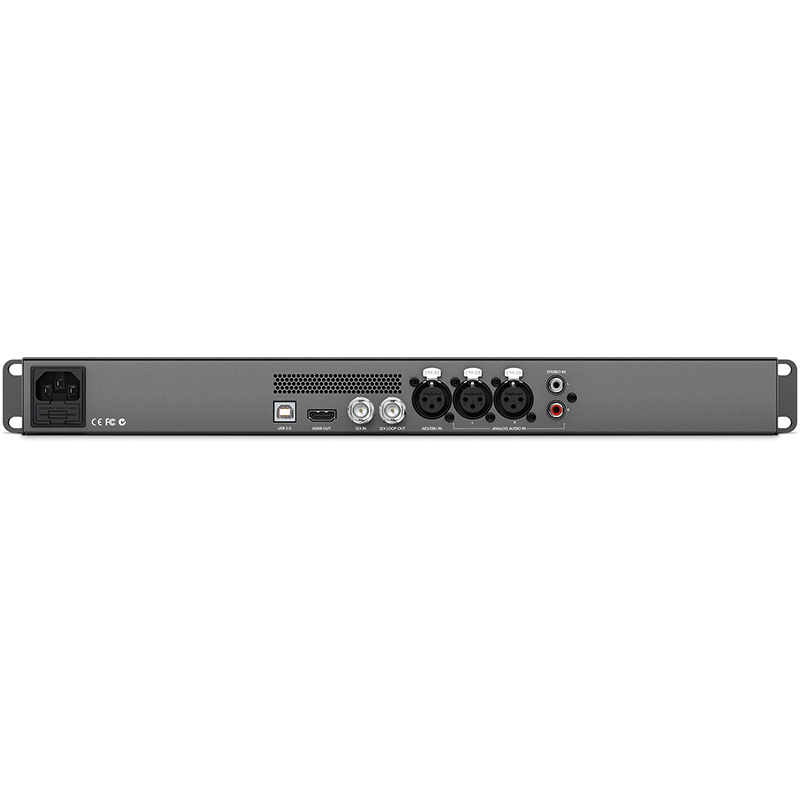

El Audio Monitor de Blackmagic dispone de todas las conexiones de audio y vídeo necesarias para ofrecer una solución integral en materia de monitorización en todo tipo de entornos. Las entradas para señales analógicas (XLR) y digitales (AES/EBU) o equipos de alta fidelidad facilitan la conexión de cualquier fuente de audio. A su vez, se pueden seleccionar diferentes entradas rápidamente presionando el botón situado en el panel frontal. Por otra parte, la entrada SDI 6G y la salida HDMI 4K para señales de vídeo permiten integrar canales de audio y conectar toda clase de equipos con tecnología de avanzada.
ESPECIFICACIONES
Entrada de audio | |
---|---|
Entrada de audio digital (AES / EBU) | 2 canales de x balancearon 110Ω vía XLR |
Entrada de audio analógico | 2 x Nivel de línea balanceada 3 pines XLR 2 x Conectores RCA de nivel de línea analógica no balanceada |
Entrada de audio SDI | 16 canales de audio integrados en SD / HD / UltraHD 4k |
Salida de audio |
|
---|---|
Salida de audio analógico | 1 toma de auriculares TRS de 1 x 1/4 « |
Salida de audio digital | 16 canales de audio incrustados en bucle de salida 2 x Canales integrados en SD / HD / UltraHD 4k |
Medición del nivel de audio |
|
---|---|
Rango de medición | -45 a +3 dB |
Escala | VU PPM |
Incrementos | 27 |
Muestreo de audio | 96 kHz, 24 bits |
Vídeo |
|
---|---|
Entrada SDI | 1 x 10 bits SD / HD / UltraHD 4K Admite enlace simple 3G-SDI, 4: 2: 2/4: 4: 4 enlace único 6G-SDI 4: 2: 2/4: 4: 4 |
SDI Video Loop | 1 x 10 bits SD / HD / 3G-SDI y 6G-SDI conmutable |
Salida HDMI | 1 x conector HDMI tipo A |
Formato de video | SD NTSC: 525 / 29.97, 525 / 23.98 PAL: 625/25HD 2048 x 1556PsF 25/24 / 23.98 2048 x 1080PsF 25/24 / 23.98 2048 x 1080p 25/24 / 23.98 1080p 60 / 59.94 / 50/30 / 29.97 /25/24/23.98 1080PsF 30 / 29.97 / 25/24 / 23.98 1080i 60 / 59.94 / 50 720p 60 / 59.94 / 50Ultra HD 3840 x 2160p 30 / 29.97 / 25/24 / 23.98 |
Conformidad SDI | SMPTE 259M, SMPTE 292M, SMPTE 372M, UIT-R BT.656 y UIT-R BT.601. |
Monitor |
|
---|---|
Resolución (Pixel) | 320 x 240 |
Tipo | LCD |
Interfaz / Puertos | |
---|---|
USB 2.0 | 1 x USB tipo B para actualización de software interna |
General |
|
---|---|
Compatibilidad con sistema operativo | Mac OS X 10.7 Lion o posterior OS X 10.8 Mountain Lion o posteriorWindows Windows 7 32/64 bit Windows 8 32/64 bit |
Poder | Nominal 110-240 V CA, 50/60 HzRango de voltaje 90-264 V CAConsumo inferior a 20 vatiosNota: Se requiere cable de alimentación IEC y NO está incluido |
Temperatura | Temperatura de funcionamiento 32 a 104 ° F (0 a 40 ° C)Temperatura de almacenamiento -4 a 113 ° F (-20 a 45 ° C) |
Humedad (relativa) | 0 a 90% sin condensación |
Dimensiones (H x W) | 1.7 x 18.8 «(44 x 482 mm) |
Peso | 7.9 lb (3.6 kg) |
Información de embalaje |
|
---|---|
peso del paquete | 8.35 lb |
Dimensiones del cuadro (LxWxH) | 19.2 x 11.0 x 3.4 « |
