Descripción
Rápido de configurar y fácil de usar. Incluye 4 entradas HDMI estándar, una puerto USB que funciona como una cámara web, un mezclador de audio Fairlight con ecualizador y procesadores de dinámica, efectos visuales digitales para imágenes simultáneas, transiciones, composiciones por crominancia en pantalla verde, panel multimedia con espacio para almacenar 20 títulos, y el programa ATEM Software Control.
Permite grabar directamente en unidades USB mediante el códec H.264 y trasmisión por Internet a través de la conexión Ethernet para plataformas como YouTube Live. Asimismo, dispone de la función Multiview compatible con 4 cámaras, archivos, previsualización, señal del programa e indicadores de estado de la grabación, de la transmisión y del audio.
CARACTERISTICAS

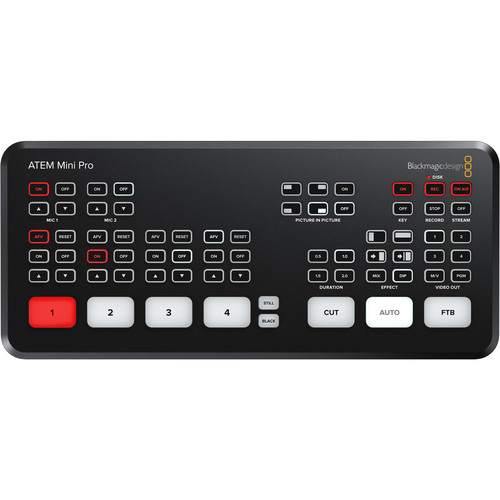

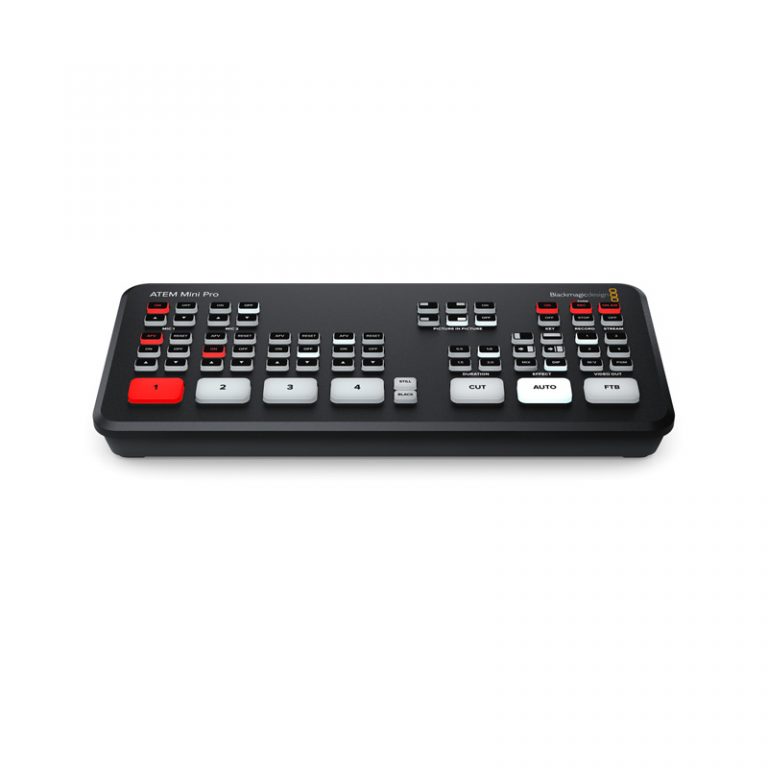

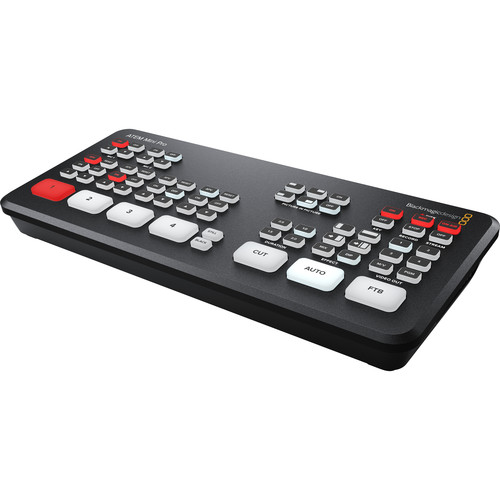

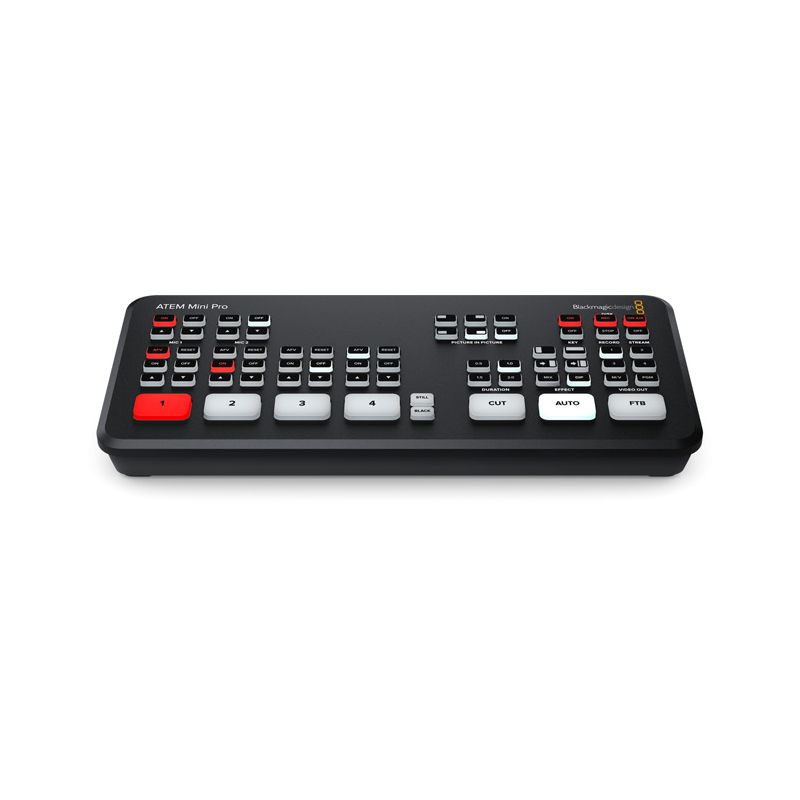

ATEM Mini Pro
Este modelo incluye, además de todas las prestaciones del ATEM Mini, otras más.
Permite grabar directamente en unidades USB mediante el códec H.264 y trasmisión por Internet a través de la conexión Ethernet para plataformas como YouTube Live. Asimismo, dispone de la función Multiview compatible con 4 cámaras, archivos, previsualización, señal del programa e indicadores de estado de la grabación, de la transmisión y del audio.

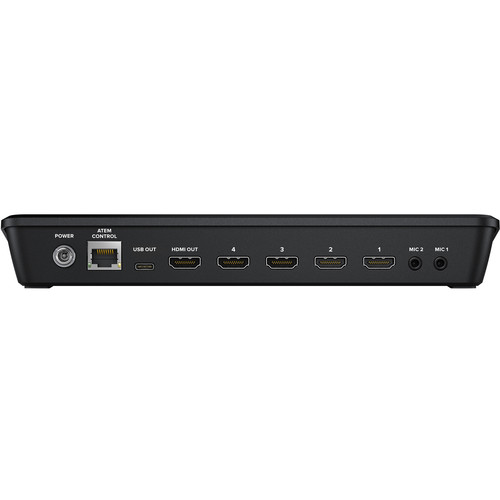

CONEXIONES
Entradas de video
4
Total de salidas
2
Salidas auxiliares
1
Entradas de audio
2 x 3.5 mm estéreo
Salidas de audio
No disponible, audio integrado solamente.
Conexiones para código de tiempo
No disponible
Entradas HDMI
4 x HDMI tipo A – HD de 10 bits.
2 canales de audio integrado.
Resincronización de fuentes
En todas las entradas HDMI.
Conversión de formatos y frecuencia de imagen
En todas las entradas HDMI.
Salidas HDMI principales
1
Ethernet
Puerto Ethernet compatible con estándares 10/100/1000 BaseT para actualizar el dispositivo, controlarlo mediante el software, transmitir por Internet y conectar paneles directamente o a través de una red.
Interfaz informática
1 x USB-C 3.1 de primera generación para que el dispositivo sea detectado como una cámara web, actualizarlo, controlarlo mediante el software, conectar paneles y grabar en unidades de almacenamiento externas.
Formatos Compatibles
Formatos HD de entrada
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080i50, 1080i59.94, 1080i60
Formatos HD de salida
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
Formatos de transmisión por Internet
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
Formatos UHD
No disponible
Muestreo de video
YUV 4:2:2
Precisión cromática
10 bits
Espacios cromáticos
Rec. 709
Resoluciones HDMI admitidas para equipos informáticos
1280 x 720p 50 Hz, 59.94 Hz y 60 Hz
1920 x 1080p 23.98, 24, 25, 29.97,30, 50, 59.94 y 60 Hz
1920 x1080i 50 Hz, 59.94 Hz y 60 Hz
Conversión de espacios cromáticos
Mediante soporte físico en tiempo real.
Especificaciones del Producto
Compositores para superposiciones previas
1
Compositores para superposiciones posteriores
1
Compositores para superposiciones por crominancia
1
Compositores para superposiciones lineales o por luminancia
2
Compositor para transiciones
Solo efectos especiales.
Total de capas
5
Generadores de carta de ajuste
1
Generadores de color
2
Efectos con bordes y sombra paralela
1
Interfaz
Resolución mínima del monitor de 1366 x 768.
Audio
Mezcla de audio
6 entradas y 2 canales de mezcla.
Opciones para cada canal: On/Off/Audio-Follow-Video con control individual de la ganancia.
Indicador de volumen y saturación. Funciones de audio con calidad Fairlight: compresor, puerta de ruido, limitador y ecualizador paramétrico de 6 bandas. Control de ganancia principal.
Entrada analógica
Audio estéreo no balanceado
Retraso entrada analógica
Hasta 8 fotogramas
Impedancia entrada
1.8 k
Nivel máximo entrada
+6 dBV
Alimentación micrófono
Disponible en las conexiones de 3.5 mm.
Transmisión
Transmisión directa
Permite transmitir directamente por Internet mediante el puerto Ethernet, usando el protocolo RTMP.
Grabación
Grabación directa
1 puerto de expansión USB-C 3.1 de primera generación para grabar directamente archivos .mp4 (H.264) con audio ACC en el formato empleado por el mezclador.
Sistema de archivos
Compatible con sistemas ExFAT (WIndows/Mac) o HFS+ (Mac).
Supervisión simultánea de imágenes
Supervisión simultánea de imágenes
10 ventanas configurables para el anticipo o el programa (izquierda o derecha), las 4 entradas HDMI, el reproductor multimedia y el estado de la transmisión y la grabación, así como medidores de audio.
Definición de supervisión simultánea
HD
Reproductor Multimedia
Reproductores multimedia
1
Canales
Imagen en primer plano y canal alfa para cada reproduct
Capacidad del panel multimedia (imágenes)
20 con imagen principal y canal alfa.
Formatos de imagen compatibles
PNG, TGA, BMP, GIF, JPEG y TIFF.
Control
Panel de control
Panel de control integrado. Software para controlar cámaras. Compatible con panel físico opcional.
Conexión para paneles de control
Compatible con estándares 10/100/1000 BaseT. Puerto Ethernet para conectar el panel con el mezclador en forma directa o mediante una red. El modelo ATEM Mini Pro admite la conexión directa mediante el puerto USB-C. Actualización del software mediante el puerto USB-C o la red Ethernet.
Compatibilidad con paneles de control
Incluye el programa ATEM Software Control. Compatible con paneles físicos (ATEM 1 M/E Advanced Panel o ATEM 2 M/E Broadcast Panel).
Panel de control incluido
ATEM Software Control para Mac 10.14 Mojave, Mac 10.15 Catalina o versiones posteriores, y Windows 10 a 64 bits (solo).
Soporte Informático
Actualización del dispositivo
Mediante conexión USB directa a equipos Mac o Windows, o mediante una red Ethernet. Incluye el programa ATEM Switcher Utility.
Configuración
Modificación de ajustes mediante el programa ATEM Software Control, salvo la dirección IP del mezclador, que se configura con el programa utilitario a través de una conexión USB.
Sisitemas Operativos
Mac 10.14 Mojave,
Mac 10.15 Catalina o posterior
Windows 10 de 64 bits.
Requisitos Energéticos
Alimentación
1 fuente externa x 12 V
Consumo
30 W
ESpecificaciones Físicas
Especificaciones ambientales
Temperatura de funcionamiento
5 °C a 40 °C (41 °F a 104 °F)
Temperatura de almacenamiento
-10 °C a 60 °C (14 °F a 140 °F)
Humedad relativa
0 % a 90 % sin condensación
Artículoa Incluidos
ATEM Mini Pro
Fuente de alimentación externa de 12 V (CC) con adaptadores para distintas tomas de corriente.
