Blackmagic MultiView 16
CONTROL DE MÚLTIPLES SEÑALES SDI MEDIANTE MONITORES O TELEVISORES UHD
INFORMACIÓN GENERAL

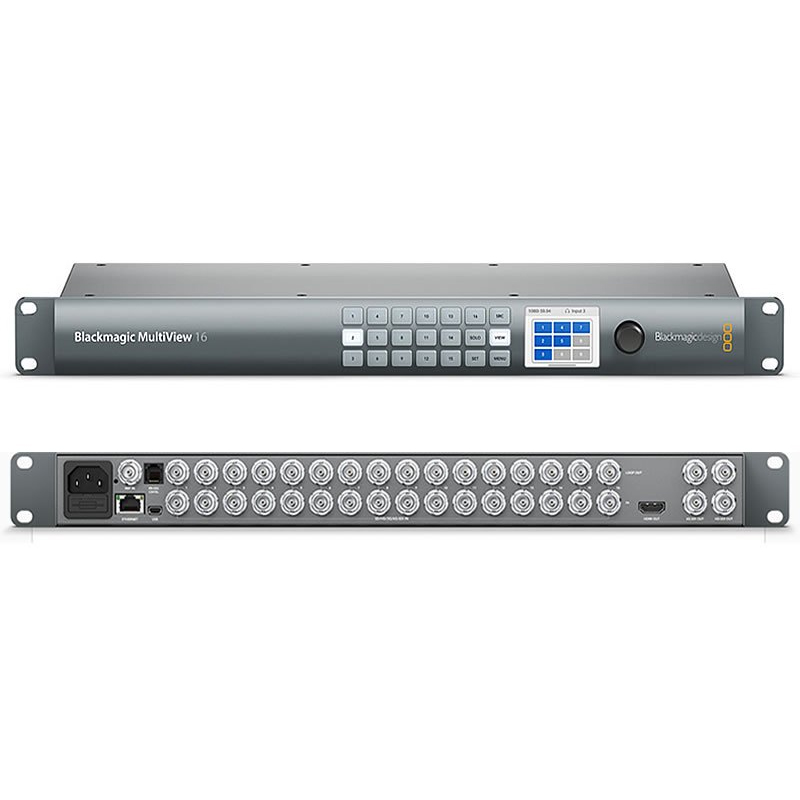

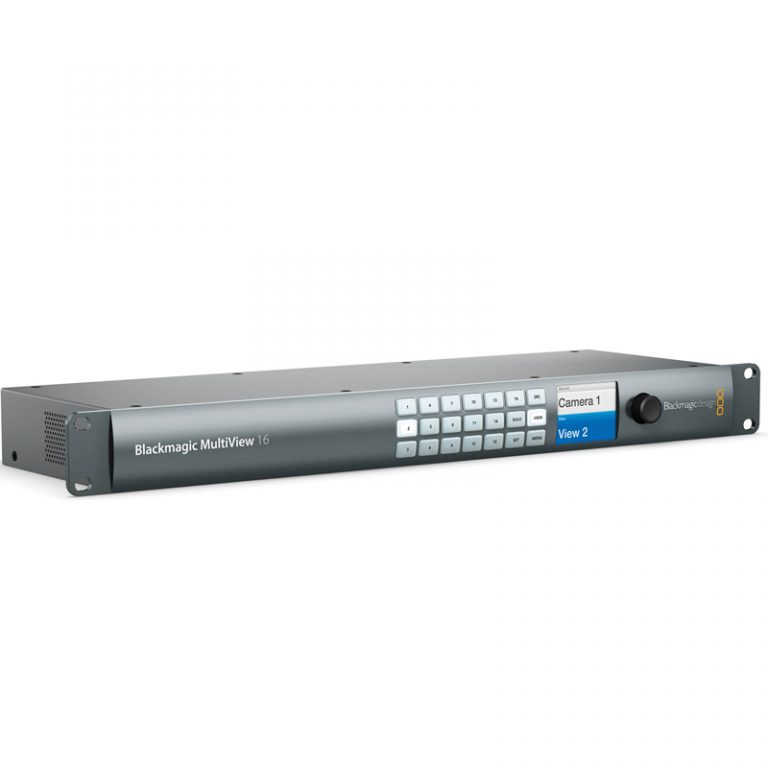

Con 16 entradas SDI 6G independientes, este modelo es ideal para instalaciones de mayor tamaño donde es necesario monitorizar simultáneamente varias fuentes en distintas definiciones. Los controles del panel frontal son similares a los de una matriz de conmutación, mientras que la pantalla de cristal líquido y el mando giratorio permiten modificar ajustes, activar diversas funciones o asignar fuentes a cada ventana. Esta versión brinda la posibilidad de ver las imágenes en pantalla completa o en cuadrículas de 2 x 2, 3 x 3 y 4 x 4.
Características
Estudios o espectáculos en directo
Monitorización simultánea para profesionales del sector audiovisual
La visualización de distintas imágenes en una misma pantalla resulta de suma utilidad para salas de control de grandes dimensiones que reciben diversas señales, o al realizar proyectos en exteriores donde el espacio es reducido y no hay lugar para varios monitores. Ya no es necesario disponer de múltiples equipos, decenas de cables y fuentes de alimentación adicionales para ver todas las señales. Basta con conectar cámaras, mezcladores, grabadoras o matrices de conmutación a las entradas SDI para controlar el material audiovisual con una claridad sorprendente en un solo monitor UHD.
Monitores independientes
Supervisión de fuentes en distintas definiciones
Cada ventana de la cuadrícula funciona como un monitor independiente, y el dispositivo permite resincronizar todas las señales recibidas mediante las entradas SDI 6G. Esto facilita el procesamiento de distintos estándares y frecuencias de imagen en forma simultánea. Por ejemplo, se pueden visualizar contenidos en formato NTSC, PAL, 720p, 1080i, 1080p y 2160p30 al mismo tiempo. De esta forma, el usuario dispone de 4 o 16 monitores en una misma pantalla.
Supervisión de imágenes en alta resolución
El equipo de mayor resolución disponible en el mercado
Ambos modelos Blackmagic MultiView admiten el uso tanto de equipos comunes de alta definición como de los más avanzados monitores UHD, a fin de brindar una mayor compatibilidad con los dispositivos existentes en la actualidad. De este modo, es posible supervisar los contenidos con una nitidez sorprendente. Las imágenes en UHD tienen una resolución cuatro veces mayor a la del formato HD, y por esta razón son mucho más claras y definidas. Esto significa que al emplear el modo de visualización 2 x 2 en un monitor con dicha tecnología, la pantalla se divide en cuatro partes iguales con una resolución de 1920 x 1080 sin modificar el material original. Estos modelos cuentan además con salidas HDMI y SDI 6G para conectarlos directamente a cualquier televisor, proyector o monitor profesional.
Compatibilidad con diferentes definiciones
Procesamiento de imágenes en SD, HD o UHD
Todos los modelos Blackmagic MultiView cuentan con conexiones SDI 6G que admiten distintas definiciones. Asimismo, incluyen salidas derivadas para brindar compatibilidad con una mayor variedad de equipos. Las entradas permiten resincronizar las señales y procesar diferentes formatos con una resolución máxima de 2160p30. Cabe destacar que estos dispositivos también ofrecen tecnología HDMI 2.0. La versión MultiView 16 incluye una entrada para señales de referencia (Black Burst o Tri-level Sync).
ESPECIFICACIONES
Conexiones | |
---|---|
Entrada de video SDI | SD / HD / 6G-SDI de 16 x 10 bits |
Salida de video SDI | Salidas de bucle SD / HD / 6G-SDI de 16 x 10 bits |
Salidas Multi-View | 2 x 10 bits 6G-SDI 2 x 10 bits HD-SDI 1 x HDMI, tipo A (compatible con EDID del monitor) |
Entrada de referencia | Blackburst y TriSync para SD, HD y 4K |
Soporte multi-tasa | Detección automática de SD, HD o 6G-SDI. Visualización simultánea de video 4K, HD y SD. |
Actualizaciones | Interfaz USB 2.0 de alta velocidad (480 Mb / s) o vía Ethernet |
Controlar | 16 botones 5 botones y rueda de desplazamiento para controlar la pantalla LCD 1 x Ethernet RJ45 1 x entrada RS-422 (para diseños de configuración) |
Configuración | A través de la pantalla LCD del panel frontal o utilice RJ45 Ethernet o USB 2.0 para actualizaciones de firmware y configuración de la dirección IP |
Reclocking | En todas las salidas SDI; cambio automático entre SD, HD o video 6G-SDI |
Estándares |
|
---|---|
Formato de soporte | Compatibilidad con formato SD 625/25 PAL 525 / 29.97 NTSCFormato HD Soporte 720p 50 / 59.94 / 60 1080i 50 / 59.94 / 60 1080PsF 23.98 / 24/25 / 29.97 / 30 1080p 23.98 / 24/25 / 29.97 / 30/50 / 59.94 / 60Formato 2K Soporte 2048x1080p 23.98 / 24/25 2048x1080PsF 23.98 / 24/25 Formato 4K Soporte |
Conformidad SDI | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 310M, SMPTE 425M-B, UIT-R BT.656 y UIT-R BT.601 |
Tarifas de video SDI | SD-SDI: 270 Mb / s HD-SDI: 1.5 Gb / s 3G-SDI: 3 Gb / s 6G-SDI: 6 Gb / s |
Muestreo de video SDI | 4: 2: 2 y 4: 4: 4 |
Precisión de color SDI | 4: 2: 2 y 4: 4: 4 de 10 bits |
Espacio de color SDI | YUV o RGB |
Muestreo de audio SDI | 48 kHz y 24 bits |
Compatibilidad con metadatos SDI | Datos auxiliares de identificación de la carga de video según SMPTE 352M |
Software |
|
---|---|
Control de software | Software de control de múltiples vistas incluido gratis para Windows y Mac OS X |
Actualización interna de software | A través de la aplicación de actualización incluida |
General |
|
---|---|
Monitor | Pantalla LCD de 1.5 «(3.81 cm) (para configuraciones de menú) |
Fuente de alimentación | El cable de alimentación IEC requiere una entrada de 90 a 240 VCA |
Power Fail Protection | Configuraciones preservadas y restauradas instantáneamente al encender |
Temperatura de funcionamiento | 32 a 104 ° F (0 a 40 ° C) |
Temperatura de almacenamiento | -4 a 113 ° F (-20 a 45 ° C) |
Humedad relativa | 0 a 90% sin condensación |
Espacio en rack | 1 RU |
Dimensiones (An x Al x P) | 18.97 x 1.74 x 6.03 «(48.18 x 4.42 x 15.32 cm) |
Peso | 4.62 lb (2.1 kg) |
