INFORMACIÓN GENERAL

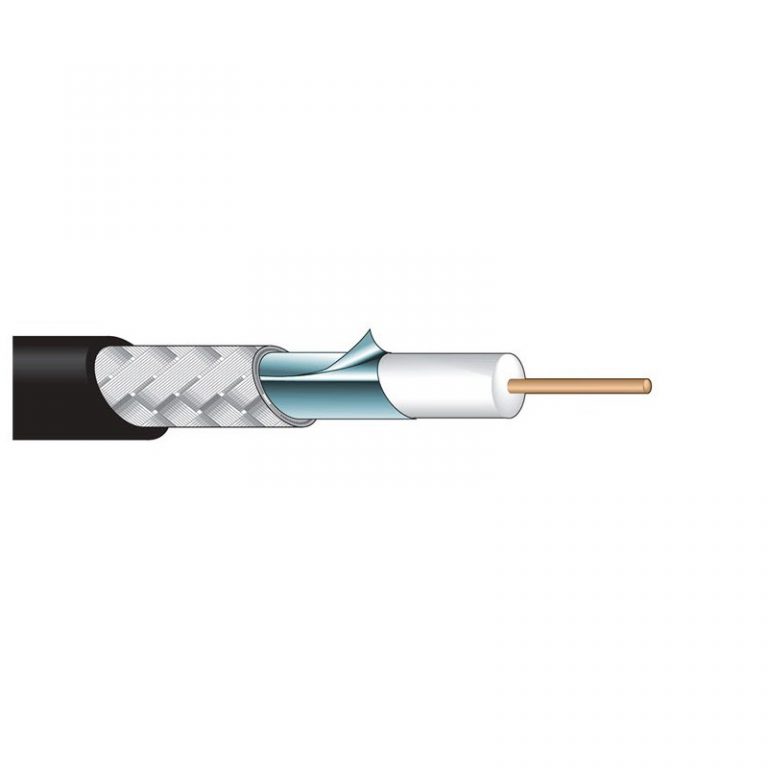

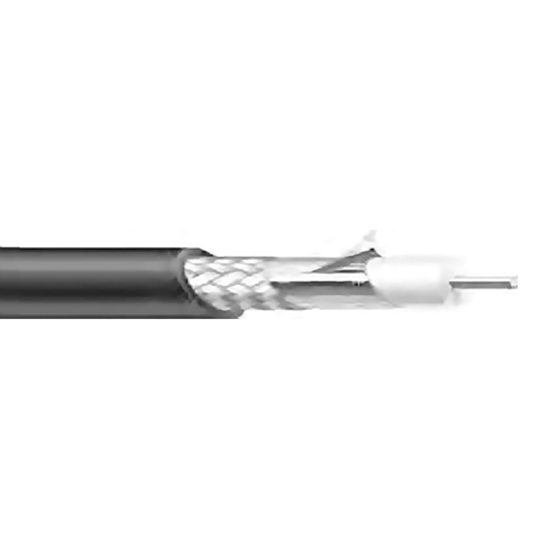

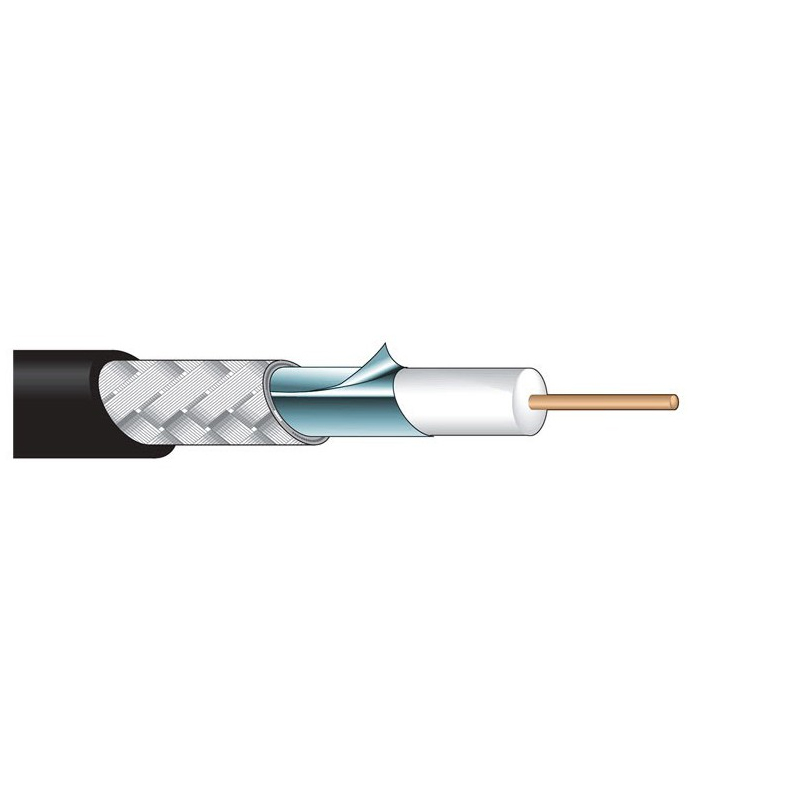

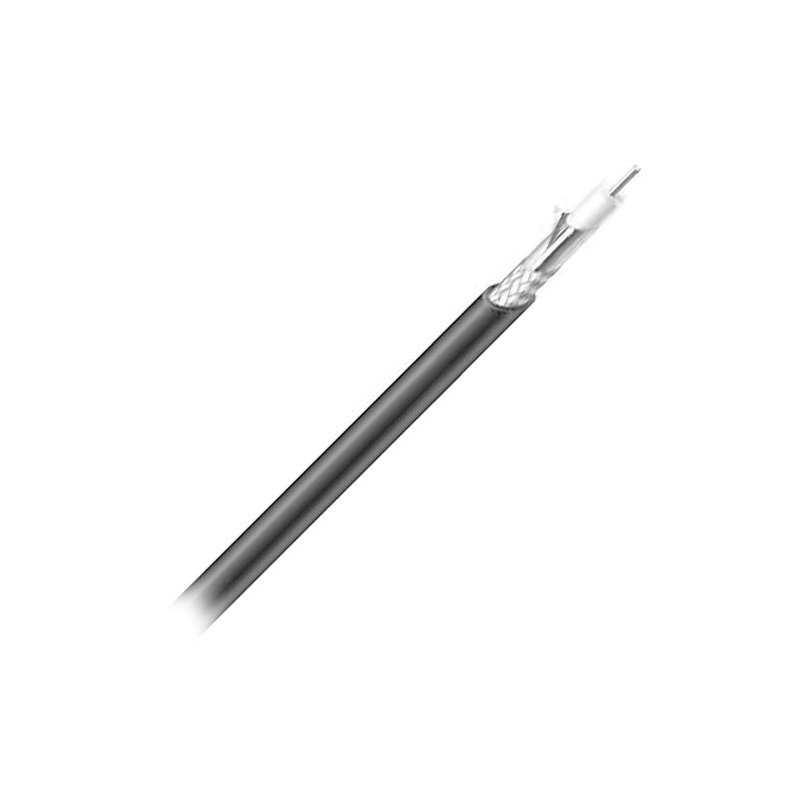

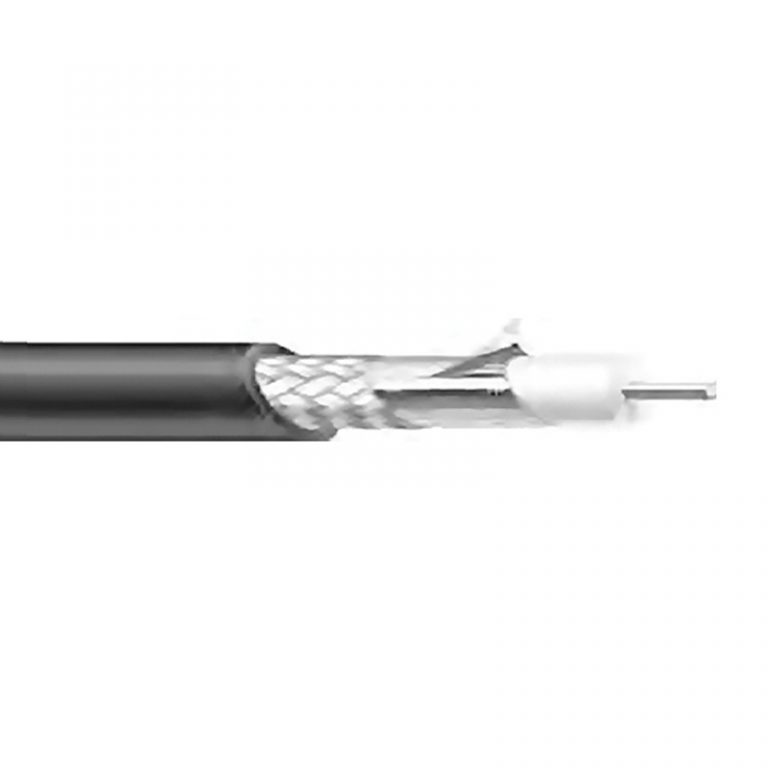

Video Cable Coaxial L-2.5CHD de Canare es un cable de vídeo digital de 75 ohmios de precisión que ofrece el locutor profesional un alto rendimiento, 100% probado barrido, de bajo costo, cable coaxial de baja pérdida. Satisface las demandas de las tendencias actuales de migración de instalaciones hacia la transferencia de video digital en serie y los estándares HDTV.
Características
- Aislamiento de PE altamente espumado para mejorar las características de atenuación
- El aislamiento multicapa ofrece una relación de espuma diferente para cada capa para aumentar la resistencia
- Trenza de cobre estañado con papel de aluminio para un excelente blindaje
- L-2.5CHD es ideal para el cableado interno del rack
- Prueba de la llama del elevador UL 1666 conforme
- Ideal para video digital serie HD, cabeceras de satélite, actualizaciones de HDTV, instalaciones de banda ancha, aplicaciones de señal de formato SMPTE 259M, 292M, 424M
ESPECIFICACIONES
| Diámetro externo | Nominal: 0.16 «(4.2 mm) Conductor interno: 0.02» (0.59 mm) Aislamiento: 0.10 «(2.59 mm) |
| Conductor | Composición del conductor interior: 1 / 0.59A (23) cantidad / mm (AWG) Protección del conductor exterior Cobertura y composición (95% o más): 0.12TA mm, 7 extremos, 16 soportes |
| Resistencia | Conductor interno: ≤64.3 Ω / km Conductor externo: ≤16.9 Ω / km |
| Capacidad estática | 53 nF / km a 1 kHz |
| Impedancia | 75 ± 3 Ω |
| Atenuación | 30.2 dB / 100 m a 750 MHz |
| Distancia máxima de transmisión | NTSC compuesto: 1030.18 ‘(314 m) @ 143 Mbps (SMPTE 259M) Compuesto PAL: 941.60’ (287 m) a 177 Mbps (UIT-R BT.601) Componente (4: 2: 2): 777.55 ‘(237 m ) @ 270 Mbps (SMPTE 259M) Componente (4: 2: 2) 16×9: 675.85 ‘(206 m) @ 360 Mbps (SMPTE 259M) SDI: 551.18’ (168 m) @ 540 Mbps (SMPTE 344M) HD-SDI: 216,53 ‘(66 m) @ 1,5 Gbps (SMPTE 292M) HD 1080p: 150,91’ (46 m) a 3 Gbps (SMPTE 424M) |
| Longitud | 984.25 ‘(300 m) |
| Peso | 17.19 lb (7.8 kg) |
