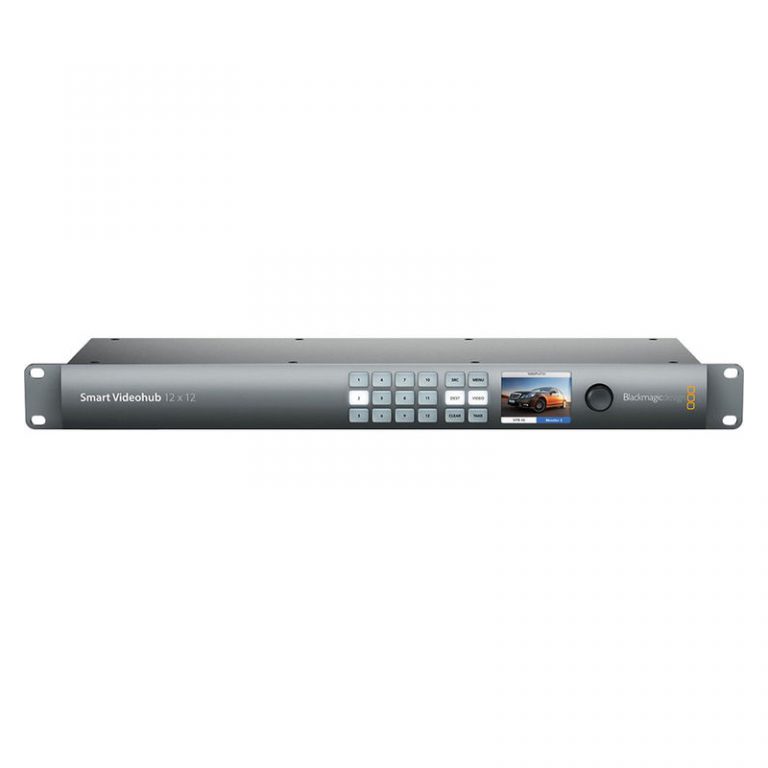

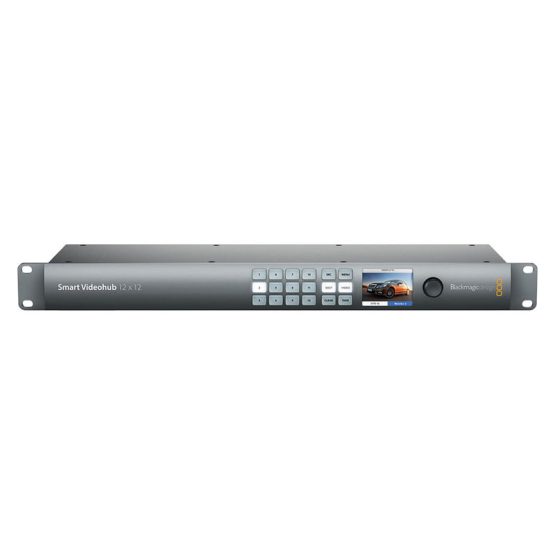

Smart Videohub 12×12
ENRUTADOR DE FORMATO MIXTO CON 12 ENTRADAS 6G-SDI Y 12 SALIDAS 6G-SDI PARA ENRUTAR CUALQUIER COMBINACIÓN DE VIDEO SD, HD, ULTRA HD 4K Y DCI 4K.
INFORMACIÓN GENERAL
El modelo Smart Videohub 12 x 12 es la matriz de conmutación UHD más avanzado del mercado. Cuenta con un panel de control y una pantalla integrada para supervisar las imágenes, y es ideal para grupos de trabajo pequeños o bastidores portátiles. Asimismo, dispone de conexiones SDI 6G con tecnología de vanguardia que permiten asignar y distribuir simultáneamente todo tipo de señales en distintas definiciones. Por otra parte, permite comprobar la selección y distribución de las fuentes en forma visual, gracias al revolucionario mando giratorio, los botones y la pantalla LCD del panel frontal. Incluye además un puerto Ethernet para controlar el dispositivo a distancia y herramientas de desarrollo personalizables para Mac y Windows.
Caracteristicas
12 entradas 6G-SDI / salidas 12x 6G-SDI
Detecta automáticamente entre SD, HD, Ultra HD 4K y DCI 4K e instantáneamente cambia los estándares
Reconexión SDI incorporada en cada entrada SDI
Admite señales de 8 bits, 10 bits y 12 bits 4: 2: 2 y 4: 4: 4
Muestreo de color 4: 2: 2 o 4: 4: 4 con procesamiento de 10 bits
UHD 4K (3840 x 2160) hasta 30p
Admite DCI 4K (4096 x 2160) a 24p
Resoluciones de video HD hasta 1080p60
Admite 16 canales de audio incrustado en cada señal SDI
Genlock
Entrada de referencia compatible con ráfaga negra y tri-sincronización
Control de video incorporado y control de control giratorio
Botones pulsadores en el panel frontal
Las etiquetas en pantalla son compatibles con Unicode, por lo que funcionan en juegos de caracteres no romanos como chino, japonés, coreano, ruso, alemán, francés, español y más.
Software de control Videohub incluido para el control de Ethernet
El control de Ethernet permite la conexión directa a la red de la computadora y es compatible con Videohub Smart Control y Videohub Master Control panels
Aplicación de panel de control de Apple iPad disponible
Cree su propio control de enrutador personalizado con el kit de desarrollador de software gratuito
Chasis de aluminio mecanizado 1RU
Se requiere cable de alimentación IEC
ESPECIFICACIONES

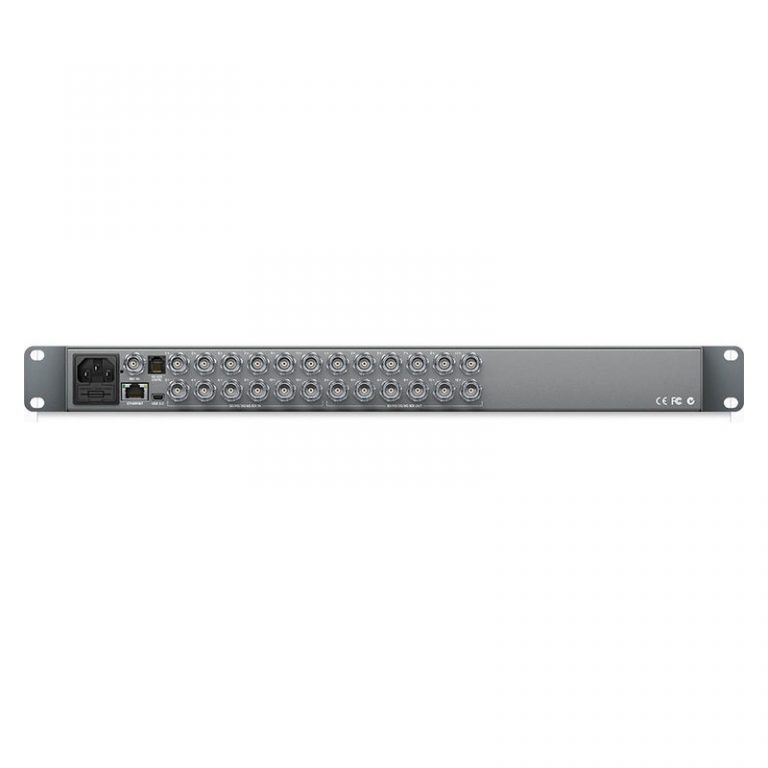

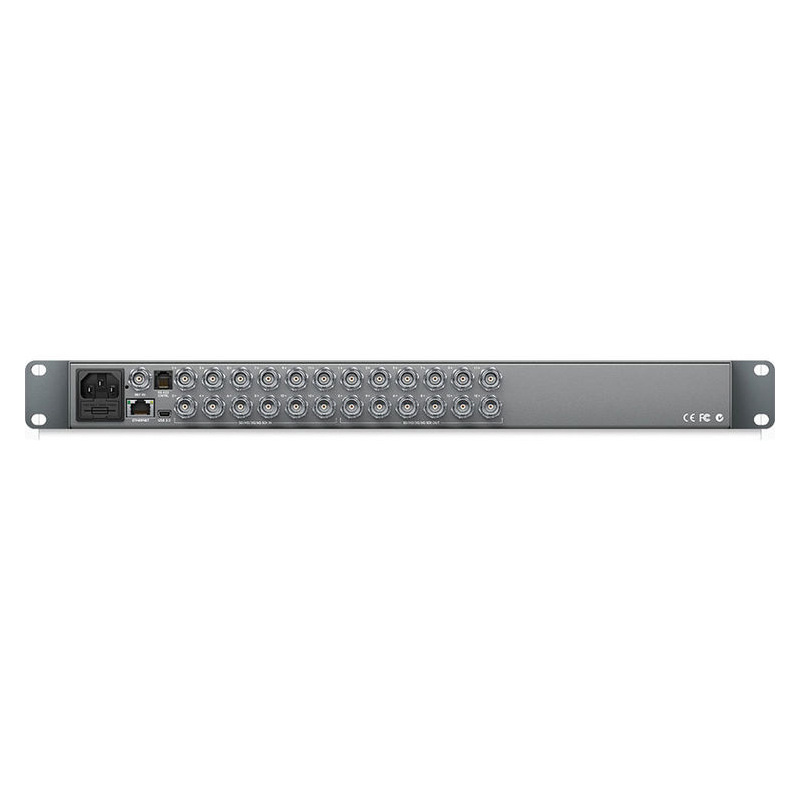

Conexiones |
|
|---|---|
| Entrada de video SDI | SD / HD / 6G-SDI de 12 x 10 bits |
| Salida de video SDI | SD / HD / 6G-SDI de 12 x 10 bits |
| Entrada de referencia | Blackburst y TriSync para SD, HD y UHD 4K |
| Soporte multi-tasa | Detección automática de SD, HD o 6G-SDI. Enrutamiento simultáneo de 4K, HD, SD video y DVB-ASI |
| Actualizaciones | Interfaz USB 2.0 de alta velocidad (480 Mb / s) o vía Ethernet |
| Control | 12 botones para el control local de los botones Videohub 6 y la rueda de desplazamiento para el control de la pantalla LCD 1 x RJ45 Ethernet 1 x entrada RS-422 para controlar la conmutación de punto de cruce del enrutador |
| Configuración | A través de la pantalla LCD del panel frontal o utilice RJ45 Ethernet USB 2.0 para configurar solo la dirección IP |
| Reclocking | En todas las salidas SDI, cambio automático entre SD, HD o video 6G-SDI |
Estándares |
|
|---|---|
| Formato de soporte | Compatibilidad con formato SD 625/25 PAL 525 / 29.97 NTSC 525 / 29.98 NTSCFormato HD Soporte 720p 50 / 59.94 / 60 1080i 50 / 59.94 / 60 1080PsF 23.98 / 24/25 / 29.97 / 30 1080p 23.98 / 24/25 / 29.97 / 30 /50/59.94/60 2K Formato de la ayuda 4K Formato de la ayuda |
| Conformidad SDI | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 310M, SMPTE 425M Nivel B, UIT-R BT.656 y UIT-R BT.601 |
| Tarifas de video SDI | SD-SDI: 270 Mb / s HD-SDI: 1.5 Gb / s 3G-SDI: 3 Gb / s 6G-SDI: 6 Gb / s |
| Muestreo de video SDI | 4: 2: 2 y 4: 4: 4 |
| Precisión de color SDI | 4: 2: 2 y 4: 4: 4 de 10 bits |
| Muestreo de audio SDI | 48 kHz y 24 bits |
| Espacio de color SDI | YUV o RGB |
| Compatibilidad con metadatos SDI | Datos auxiliares de identificación de la carga de video según SMPTE 352M |
General |
|
|---|---|
| Monitor | LCD para la configuración de video y menú |
| Fuente de alimentación | El cable de alimentación IEC requiere una entrada de 90 a 240 VCA |
| Power Fail Protection | Conexiones de enrutador preservadas y restauradas instantáneamente al encender |
| Temperatura de funcionamiento | 32 a 104 ° F (0 a 40 ° C) |
| Temperatura de almacenamiento | -4 a 113 ° F (-20 a 45 ° C) |
| Humedad relativa | 0 a 90% sin condensación |
| Espacio en rack | 1 RU |
| Dimensiones (An x Al x P) | 19.00 x 1.73 x 6.30 «(48.26 x 4.39 x 16.00 cm) |
| Peso | 4.14 lb (1.88 kg) |
