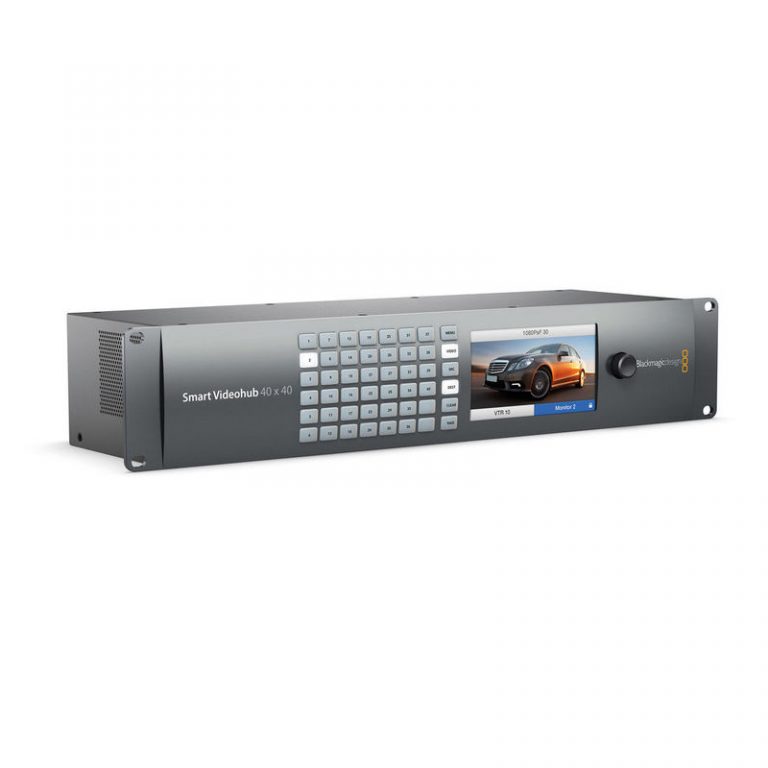

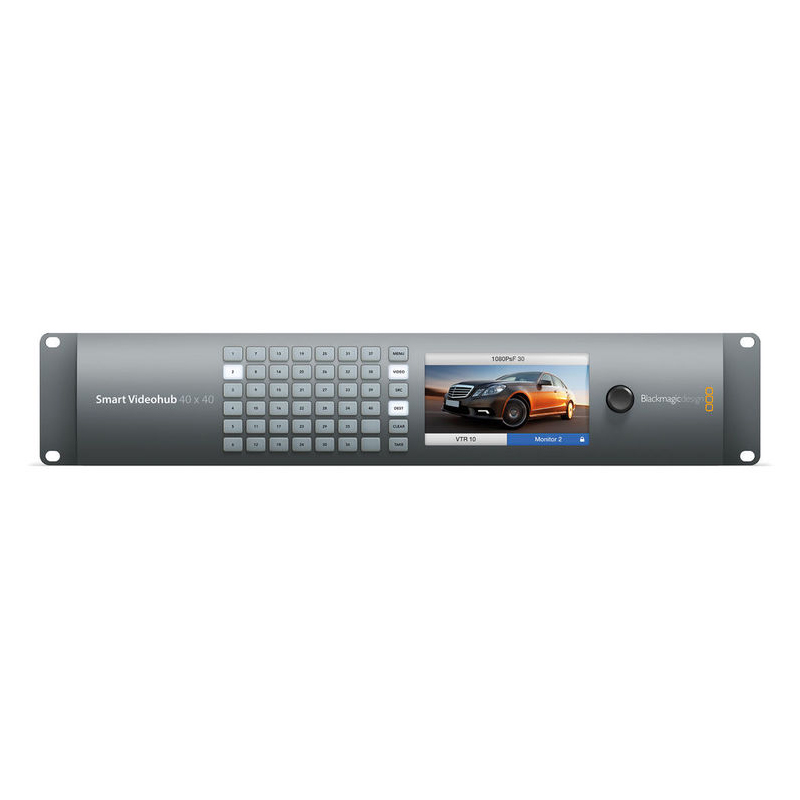

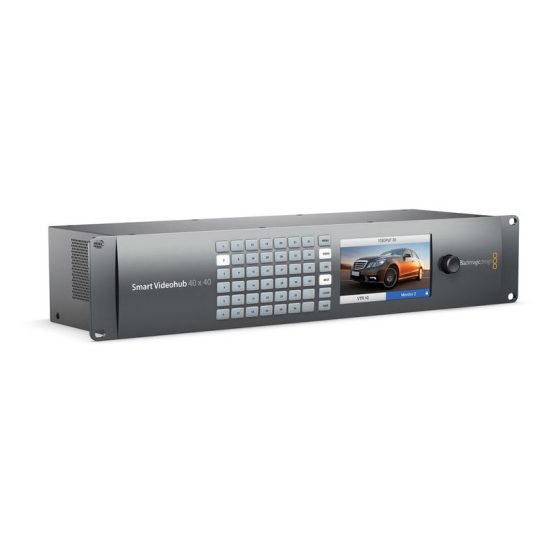

Smart VideoHub 40 X 40
MATRIZ DE CONMUTACIÓN 40 X 40 CON TECNOLOGÍA SDI PARA FORMATOS EN DISTINTAS DEFINICIONES
INFORMACIÓN GENERAL
Matriz de conmutación 40 x 40 con tecnología SDI para formatos en distintas definiciones. Incluye sistema de monitorización integrado y mando giratorio para facilitar la selección y distribución de señales. Cuenta con un total de 80 conexiones SDI 6G en un tamaño compacto que ocupa tan solo 2 unidades de bastidor.
Características
- Entradas 40x 6G-SDI / salidas 40x 6G-SDI
- Detecta automáticamente entre SD, HD, Ultra HD 4K y DCI 4K e instantáneamente cambia los estándares
- Reconexión SDI incorporada en cada entrada SDI
- Admite señales de 8 bits, 10 bits y 12 bits 4: 2: 2 y 4: 4: 4
- Muestreo de color 4: 2: 2 o 4: 4: 4 con procesamiento de 10 bits
- UHD 4K (3840 x 2160) hasta 30p
- Admite DCI 4K (4096 x 2160) a 24p
- Resoluciones de video HD hasta 1080p60
- Admite 16 canales de audio incrustado en cada señal SDI
- Genlock
- Entrada de referencia compatible con ráfaga negra y tri-sincronización
- Control de video incorporado y control de control giratorio
- Botones pulsadores en el panel frontal
- Las etiquetas en pantalla son compatibles con Unicode, por lo que funcionan en juegos de caracteres no romanos como chino, japonés, coreano, ruso, alemán, francés, español y más.
- Software de control Videohub incluido para el control de Ethernet
- El control de Ethernet permite la conexión directa a la red de la computadora y es compatible con Videohub Smart Control y Videohub Master Control panels
- Aplicación de panel de control de Apple iPad disponible
- Cree su propio control de enrutador personalizado con el kit de desarrollador de software gratuito
- Chasis de aluminio mecanizado 2RU
- Fuentes de alimentación redundantes
- Se requieren cables de alimentación IEC
ESPECIFICACIONES

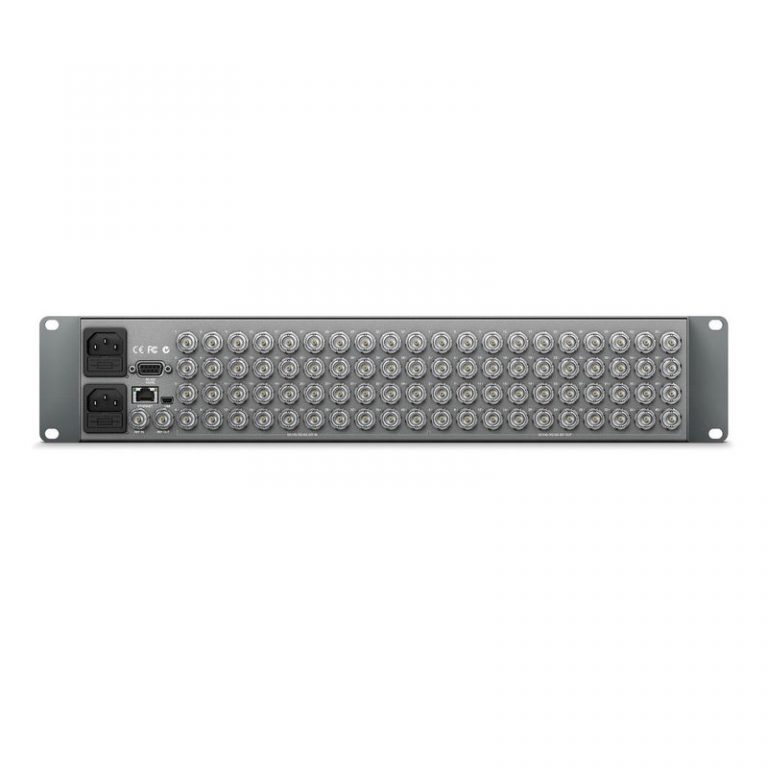

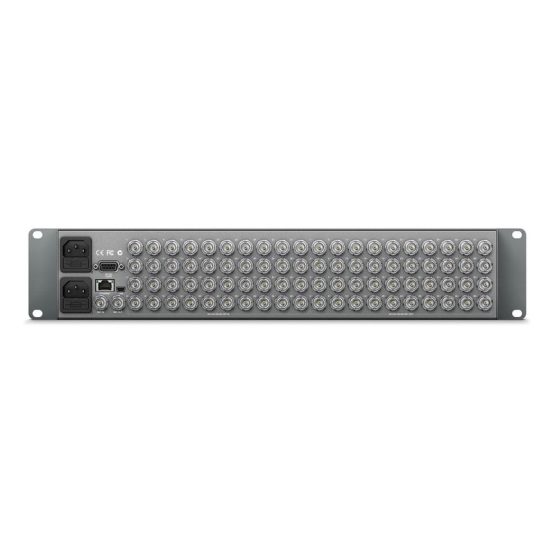

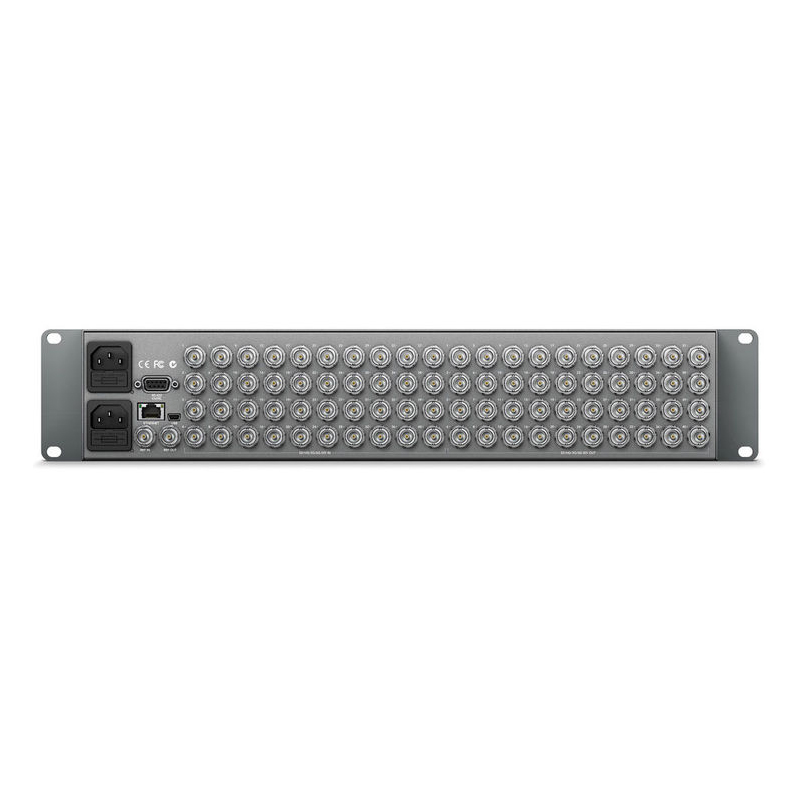

Conexiones |
|
|---|---|
| Entrada de video SDI | SD / HD / 6G-SDI de 40 x 10 bits |
| Salida de video SDI | SD / HD / 6G-SDI de 40 x 10 bits |
| Entrada de referencia | Blackburst y TriSync para SD, HD y UHD 4K |
| Soporte multi-tasa | Detección automática de SD, HD o 6G-SDI. Enrutamiento simultáneo de 4K, HD, SD video y DVB-ASI |
| Actualizaciones | Interfaz USB 2.0 de alta velocidad (480 Mb / s) o vía Ethernet |
| Controlar | 40 botones para el control local de los botones Videohub 6 y la rueda de desplazamiento para controlar la pantalla LCD 1 x Ethernet RJ45 1 x entrada RS-422 para controlar la conmutación de punto de cruce del enrutador |
| Configuración | A través de la pantalla LCD del panel frontal o utilice RJ45 Ethernet USB 2.0 para configurar solo la dirección IP |
| Reclocking | En todas las salidas SDI, cambio automático entre SD, HD o video 6G-SDI |
Estándares |
|
|---|---|
| Formato de soporte | Compatibilidad con formato SD 625/25 PAL 525 / 29.97 NTSC 525 / 29.98 NTSC Formato HD Soporte 2K Formato de la ayuda 4K Formato de la ayuda |
| Conformidad SDI | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 310M, SMPTE 425M Nivel B, UIT-R BT.656 y UIT-R BT.601 |
| Tarifas de video SDI | SD-SDI: 270 Mb / s HD-SDI: 1.5 Gb / s 3G-SDI: 3 Gb / s 6G-SDI: 6 Gb / s |
| Muestreo de video SDI | 4: 2: 2 y 4: 4: 4 |
| Precisión de color SDI | 4: 2: 2 y 4: 4: 4 de 10 bits |
| Muestreo de audio SDI | 48 kHz y 24 bits |
| Espacio de color SDI | YUV o RGB |
| Compatibilidad con metadatos SDI | Datos auxiliares de identificación de la carga de video según SMPTE 352M |
General |
|
|---|---|
| Monitor | LCD de 5 «(12.7 cm) para configuraciones de video y menú |
| Fuente de alimentación | Los cables de alimentación IEC requieren una entrada de 2 x 90 a 240 VCA (para redundancia) |
| Power Fail Protection | Conexiones de enrutador preservadas y restauradas instantáneamente al encender |
| Temperatura de funcionamiento | 32 a 104 ° F (0 a 40 ° C) |
| Temperatura de almacenamiento | -4 a 113 ° F (-20 a 45 ° C) |
| Humedad relativa | 0 a 90% sin condensación |
| Espacio en rack | 2 RU |
| Dimensiones (An x Al x P) | 18.97 x 3.46 x 6.29 «(48.18 x 8.79 x 15.98 cm) |
| Peso | 9.92 lb (4.5 kg) |
