Smart Videohub 20×20
ENRUTADOR DE FORMATO MIXTO CON 20 ENTRADAS 6G-SDI Y 12 SALIDAS 6G-SDI PARA ENRUTAR CUALQUIER COMBINACIÓN DE VIDEO SD, HD, ULTRA HD 4K Y DCI 4K.
INFORMACIÓN GENERAL

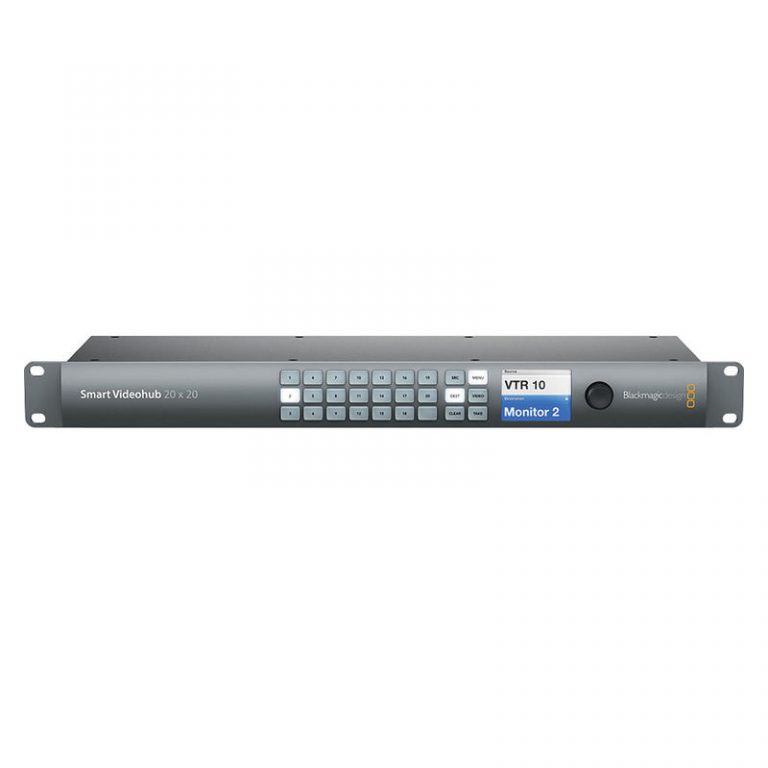

El modelo Smart Videohub 20 x 20 es una matriz de conmutación de mayores dimensiones con tecnología avanzada, un panel de control y una pantalla integrada para supervisar las imágenes. Es ideal para equipos con varios integrantes o transmisiones desde exteriores y dispone de conexiones SDI 6G con tecnología de vanguardia que permiten asignar y distribuir simultáneamente todo tipo de señales en distintas definiciones. Por otra parte, permite comprobar la selección y distribución de las fuentes en forma visual, gracias al revolucionario mando giratorio, los botones y la pantalla LCD del panel frontal. Incluye además un puerto Ethernet para controlar el dispositivo a distancia y herramientas de desarrollo personalizables para Mac y Windows.
Caracteristicas
- 20 entradas 6G-SDI / salidas 20x 6G-SDI
- Detecta automáticamente entre SD, HD, Ultra HD 4K y DCI 4K e instantáneamente cambia los estándares
- Reconexión SDI incorporada en cada entrada SDI
- Admite señales de 8 bits, 10 bits y 12 bits 4: 2: 2 y 4: 4: 4
- Muestreo de color 4: 2: 2 o 4: 4: 4 con procesamiento de 10 bits
- UHD 4K (3840 x 2160) hasta 30p
- Admite DCI 4K (4096 x 2160) a 24p
- Resoluciones de video HD hasta 1080p60
- Admite 16 canales de audio incrustado en cada señal SDI
- Genlock
- Entrada de referencia compatible con ráfaga negra y tri-sincronización

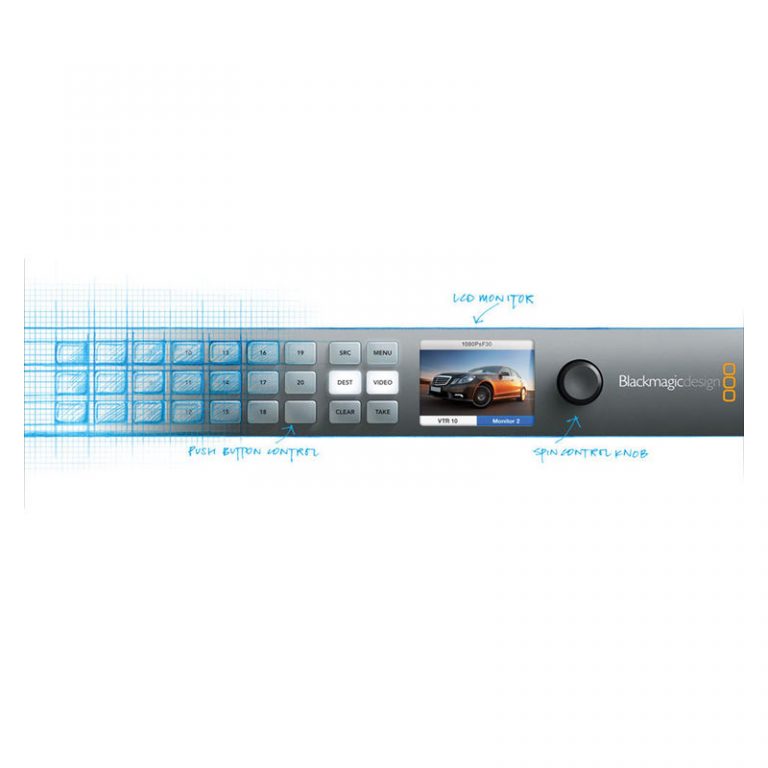

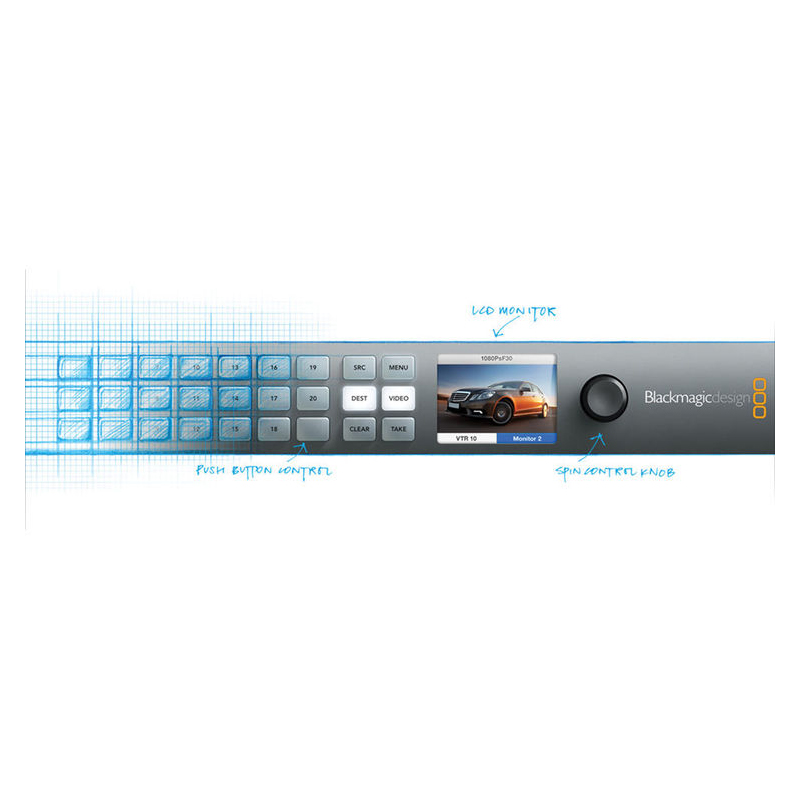

- Control de video incorporado y control de control giratorio
- Botones pulsadores en el panel frontal
- Las etiquetas en pantalla son compatibles con Unicode, por lo que funcionan en juegos de caracteres no romanos como chino, japonés, coreano, ruso, alemán, francés, español y más.
- Software de control Videohub incluido para el control de Ethernet
- El control de Ethernet permite la conexión directa a la red de la computadora y es compatible con Videohub Smart Control y Videohub Master Control panels
- Aplicación de panel de control de Apple iPad disponible
- Cree su propio control de enrutador personalizado con el kit de desarrollador de software gratuito
- Chasis de aluminio mecanizado 1RU
- Se requiere cable de alimentación IEC
ESPECIFICACIONES
Conexiones |
|
|---|---|
| Entrada de video SDI | SD / HD / 6G-SDI de 20 x 10 bits |
| Salida de video SDI | SD / HD / 6G-SDI de 20 x 10 bits |
| Entrada de referencia | Blackburst y TriSync para SD, HD y UHD 4K |
| Soporte multi-tasa | Detección automática de SD, HD o 6G-SDI. Enrutamiento simultáneo de 4K, HD, SD video y DVB-ASI |
| Actualizaciones | Interfaz USB 2.0 de alta velocidad (480 Mb / s) o vía Ethernet |
| Control | 21 botones para el control local de los botones de Videohub 6 y la rueda de desplazamiento para controlar la pantalla LCD 1 x Ethernet RJ45 1 x entrada RS-422 para controlar la conmutación de punto de cruce del enrutador |
| Configuración | A través de la pantalla LCD del panel frontal o utilice RJ45 Ethernet USB 2.0 para configurar solo la dirección IP |
| Reclocking | En todas las salidas SDI, cambio automático entre SD, HD o video 6G-SDI |
Normas |
|
|---|---|
| Formato de soporte | Compatibilidad con formato SD 625/25 PAL 525 / 29.97 NTSC 525 / 29.98 NTSCFormato HD Soporte 720p 50 / 59.94 / 60 1080i 50 / 59.94 / 60 1080PsF 23.98 / 24/25 / 29.97 / 30 1080p 23.98 / 24/25 / 29.97 / 30 /50/59.94/602K Formato de la ayuda 2048x1080p 23.98 / 24/25 2048x1080PsF 23.98 / 24/25 4K Formato de la ayuda |
| Conformidad SDI | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 310M, SMPTE 425M Nivel B, UIT-R BT.656 y UIT-R BT.601 |
| Tarifas de video SDI | SD-SDI: 270 Mb / s HD-SDI: 1.5 Gb / s 3G-SDI: 3 Gb / s 6G-SDI: 6 Gb / s |
| Muestreo de video SDI | 4: 2: 2 y 4: 4: 4 |
| Precisión de color SDI | 4: 2: 2 y 4: 4: 4 de 10 bits |
| Muestreo de audio SDI | 48 kHz y 24 bits |
| Espacio de color SDI | YUV o RGB |
| Compatibilidad con metadatos SDI | Datos auxiliares de identificación de la carga de video según SMPTE 352M |
General |
|
|---|---|
| Monitor | LCD para la configuración de video y menú |
| Fuente de alimentación | El cable de alimentación IEC requiere una entrada de 90 a 240 VCA |
| Power Fail Protection | Conexiones de enrutador preservadas y restauradas instantáneamente al encender |
| Temperatura de funcionamiento | 32 a 104 ° F (0 a 40 ° C) |
| Temperatura de almacenamiento | -4 a 113 ° F (-20 a 45 ° C) |
| Humedad relativa | 0 a 90% sin condensación |
| Espacio en rack | 1 RU |
| Dimensiones (An x Al x P) | 19.00 x 1.73 x 6.30 «(48.26 x 4.39 x 16.00 cm) |
| Peso | 4.4 lb (2.0 kg) |
DOCUMENTOS
Hoja de datos – Smart Videohub 20×20
